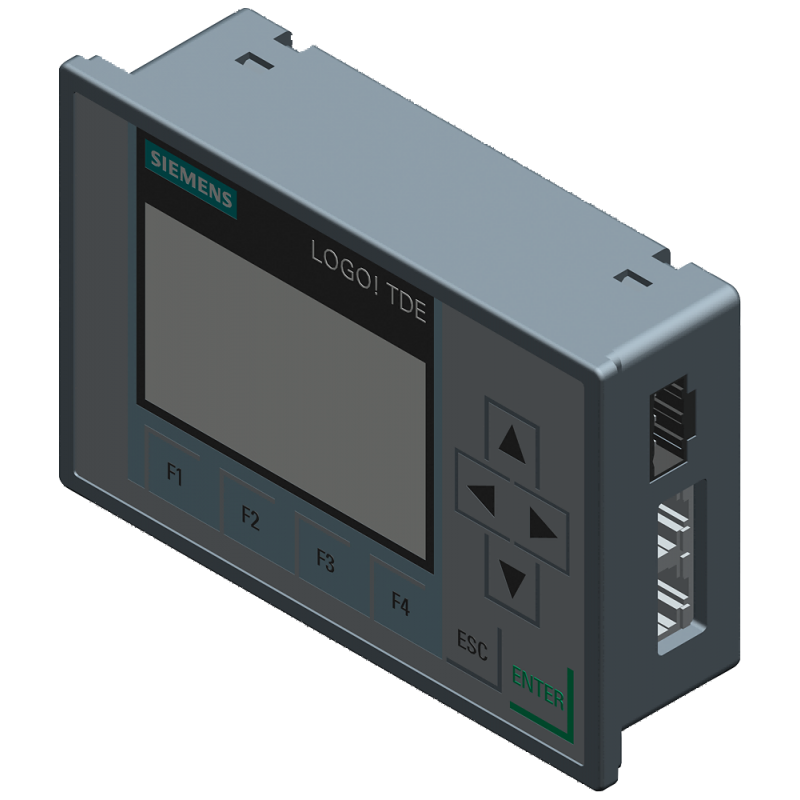

图片仅供参考，请以已选的规格为准

西门子PLC LOGO! PLC TDE 纯文本显示屏^正品保障

含税价

¥0.00 /个

型号 LOGO! TDE 文本显示屏

厂订 6ED1055-4MH08-0BA1

交期 7天内发货

保修期保内

服务非质量问题不可退换

支付方式微信支付宝银行转账货到付款·支持1万以内的订单

加入购物车

产品类型：LOGO! TDE 文本显示器

适用于安全功能：否

供电电压类型：AC/DC

产品详情

6ED1055-4MH08-0BA1 是西门子 LOGO! TDE 文本显示模块，专为 LOGO! 8 系列逻辑主机配套设计，用于实现本地人机交互（HMI）。

一、产品基础信息（官方标准）

订货号：6ED1055-4MH08-0BA1
产品名称：LOGO! TDE 文本显示模块
适用主机：LOGO! 8 / 8.2 / 8.3 / 8.4 全系列主机
供电电压：12/24V DC / 24V AC（宽压范围 10.8–28.8V DC）
功耗：典型 1.8W（24V DC）
尺寸：128.2 × 86 × 38.7 mm（嵌入式面板安装）
防护等级：前面板 IP65，背面 IP20
工作温度：-20°C … +55°C（宽温，无冷凝）
认证：CE、UL、CSA、FM、KC、ABS（船级社）
重量：约 0.22 kg

二、显示与操作参数（官方精确值）

1. 显示规格

类型：FSTN 液晶显示屏
显示行数：6 行 × 20 字符 / 行（共 120 字符）
背光：LED 背光，3 种颜色可组态（白 / 琥珀 / 红）
对比度：软件可调

2. 操作按键

6 个可组态功能键（F1–F6）
4 个方向键（↑↓←→）+ ESC 键
支持功能：参数显示、数值修改、手动控制、报警查看、曲线显示

3. 通信接口

2 个 RJ45 以太网端口（10/100 Mbps）
通信协议：S7（与 LOGO! 主机）、Modbus TCP、LOGO! Comfort
网络功能：支持级联、远程监控、Web 服务器

三、核心卖点（官方精准提炼）

IP65 前面板，工业级防护前面板达 IP65 防尘防水，可直接安装在设备柜门或现场操作台，无需额外保护盒，适应潮湿、多尘的恶劣工业环境。

6 行大屏 + 三色背光，信息直观6 行高清显示，可同时查看多个参数、状态与报警；三色背光（白 / 黄 / 红）可通过程序自由设定，正常 / 预警 / 报警状态一目了然，大幅提升运维效率。

双以太网口，灵活组网免交换机内置 2 个以太网口，支持菊花链级联，多台 TDE 与 LOGO! 主机组网无需额外交换机，简化布线、降低成本；同时支持远程 Web 访问，实现异地监控。

全功能按键，本地操控一站式6 个自定义功能键 + 方向键，可直接在面板上修改参数、启停设备、复位报警、查看曲线，完全替代电脑进行本地调试与日常操作，现场运维更便捷。

宽温宽压，全球认证，稳定可靠-20°C ~ +55°C 宽温、交直流通用宽压，通过CE/UL/FM/ABS等全球认证，海事、食品、化工、机械等严苛环境均可稳定运行。

即插即用，无缝兼容100% 兼容 LOGO! 8 全系列主机，无需驱动、无需编程基础，LOGO! Soft Comfort 软件一键组态，新手快速上手，是 LOGO! 系统标配 HMI。

四、适用场景

设备本地监控：机床、包装机、风机、水泵的状态与参数显示
现场操作面板：生产线、流水线的手动控制与参数设定
楼宇自控：暖通、空调、照明的集中监控面板
水处理：液位、流量、压力的实时显示与报警
食品 / 化工：IP65 防护，适应潮湿、腐蚀环境
海事船舶：ABS 认证，满足船用标准
