首页 / PLC 编程控制器 / S7-1200 系列 /

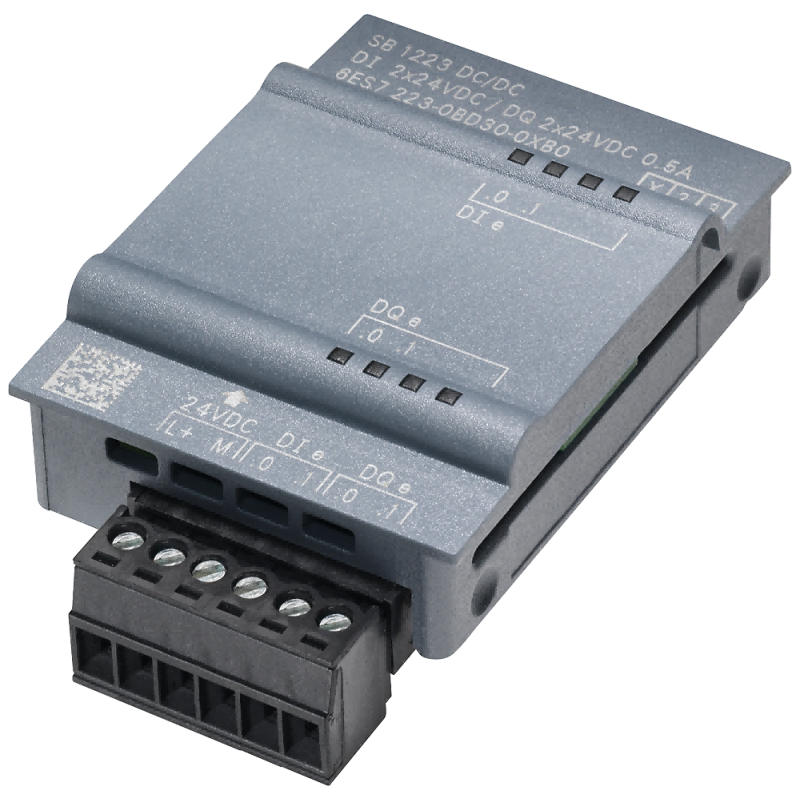

图片仅供参考，请以已选的规格为准

西门子 SIEMENS S7-1200系列信号板数字量正品保障

含税价
0.00
SIMATIC S7-1200 SB 1222
6ES7222-1BD30-0XB0
5天内发货
保内
非质量问题不可退换
微信 支付宝 银行转账 货到付款·支持1万以内的订单
加入购物车
产品类型 ： S7-1200 数字量扩展
适用于安全功能：否
数字输入量：0
数字输出量：8
供电电压类型：DC

6ES7222-1BD30-0XB0（SB 1222） 是西门子 S7‑1200 专用 4 路 24V DC 高速数字输出信号板，专为少量 I/O 扩展与高频脉冲控制设计。

一、主要产品特点（官方参数）

  • 产品类型：S7‑1200 数字输出信号板（SB 1222）
  • 输出规格：4 路 DO，24V DC，MOSFET 晶体管
    • 额定电流：0.1A / 点（阻性负载）
    • 最大频率：200kHz（支持 PTO/PWM 高速脉冲）
    • 电压范围：20.4–28.8V DC
  • 安装方式：直接插在 S7‑1200 CPU 前面板，不占 DIN 导轨
  • 物理尺寸：38×62×21mm，重量约 35g
  • 状态指示：每路 DO 配 LED 状态灯，便于诊断
  • 环境性能：
    • 工作温度：-20℃～+60℃（水平）
    • 防护等级：IP20
    • 抗干扰：符合 IEC 61131‑2 工业标准
  • 认证：CE、UL、cULus、FM、KC 等

二、核心卖点

  1. 零空间扩展：CPU 面板直插，不占导轨、不增柜深，空间利用率极高
  2. 高速脉冲能力：200kHz 输出，支持步进 / 伺服定位、PWM 调速
  3. 4 点经济扩展：少量 DO 扩展首选，比 SM 扩展模块更省成本
  4. 工业级可靠：宽温、强抗干扰、LED 诊断，长期稳定
  5. TIA 无缝集成：STEP 7 Basic/TIA Portal 直接组态，即插即用
  6. 原装正品保障：西门子原厂，假一罚三，技术支持完善

三、性能优势

  • 超紧凑高密度：4 点 DO 仅 38mm 宽，比标准 SM 模块节省 70% 空间
  • 高频响应：200kHz 开关速度，满足高速脉冲、定位、闭环控制
  • 低功耗长寿命：MOSFET 无机械触点，寿命 > 10⁹次，功耗 < 0.5W
  • 强驱动适配：24V DC 直接驱动继电器、指示灯、电磁阀、小型执行器
  • 远距离稳定：屏蔽线支持最长 50m 可靠输出
  • 成本最优：信号板方案比扩展模块降低 30%–50% 硬件成本

四、适用场景

  • 小型设备 I/O 补点：包装机、贴标机、检测台、小型专机
  • 高速脉冲控制：步进 / 伺服定位、PWM 调速、高速计数触发
  • 指示灯 / 阀控：状态灯、指示灯、24V 电磁阀、微型继电器
  • 改造与升级：老设备少量 DO 扩展，不改动柜体与布局
  • 分布式控制：远程 IO 末端、小型工作站、单机自动化
  • 楼宇与暖通：风阀、水泵、照明、空调 24V 控制回路

五、注意事项（严谨避坑）

  1. 电源与接线
    • 仅支持 24V DC（严禁接 AC220V），L+ / M 极性严禁反接
    • 每点最大 0.1A，严禁超电流；感性负载必须加 续流二极管
  2. 负载类型限制
    • 仅驱动 24V DC 负载，不可驱动 AC 负载
    • 高频应用（>10kHz）必须用屏蔽线，单端接地
  3. 安装与散热
    • 仅适配 S7‑1200 CPU（1211/1212/1214/1215/1217）
    • 垂直安装温度上限 50℃，水平 60℃
  4. 功能边界
    • 无隔离、无继电器；需隔离 / 大电流时选 SM 1222 继电器型
    • 信号板仅 1 块 / CPU；多点扩展请用 SM 1222 扩展模块

六、选型建议

优先选 SB 1222（6ES7222‑1BD30‑0XB0）

  • 需 ≤4 点 DO、24V DC、高速脉冲（PTO/PWM）
  • 空间极小、不允许占用导轨
  • 成本敏感、少量扩展（比 SM 模块更经济）
  • 步进 / 伺服定位、PWM 调速 场景

不选此型号

  • 需 >4 点 DO、AC 负载、大电流（>0.1A）、电气隔离
  • 需继电器输出（选 6ES7222‑1HF40‑0XB0）
  • 需 5V DC 输出（选 6ES7222‑1AD30‑0XB0）

同系列对比

  • SB 1222（BD30）：4 点 24V DC，200kHz，面板安装，低成本小扩展
  • SM 1222（BH32）：8/16 点 DO，导轨安装，大规模扩展
  • SM 1222（HF40）：继电器输出，AC / 大电流 / 隔离场景

总结

6ES7222‑1BD30‑0XB0 是 S7‑1200 4 点 24V DC 高速数字输出信号板，以零空间、200kHz 高速、经济可靠、TIA 无缝集成为核心优势，是小型设备、脉冲控制、空间受限、成本优先场景的最佳 DO 扩展方案。
