首页 / PLC 编程控制器 / S7-1200 系列 /
图片仅供参考，请以已选的规格为准

西门子 SIEMENS S7-1200系列信号板数字量正品保障

含税价
0.00

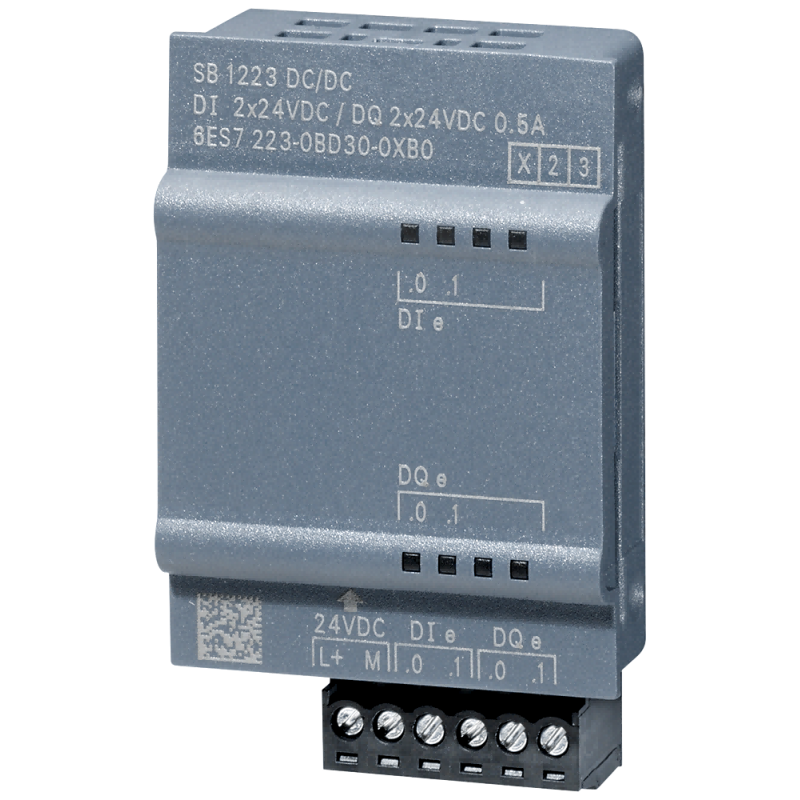

SIMATIC S7-1200 SB 1223，DI 2x24 VDC/DQ 2x24 VDC
6ES7223-0BD30-0XB0
3天内发货
保内
非质量问题不可退换
微信 支付宝 银行转账 货到付款·支持1万以内的订单
加入购物车
产品类型：S7-1200 数字量扩展
适用于安全功能：否
数字输入量：0
数字输出量：8

6ES7223-0BD30-0XB0

型号全称：SIMATIC S7-1200 SB 1223 信号板类型：2 路数字量输入 / 2 路数字量输出 24V DC

一、主要产品特点

  • 产品类型：S7-1200 CPU 前面板直插I/O 混合信号板
  • 输入：2 点 24V DC 数字输入
    • 电压范围：20.4～28.8V DC
    • 响应速度：典型 0.2ms
  • 输出：2 点 24V DC 晶体管输出（源型）
    • 额定电流：0.1A / 点
    • 无短路保护
  • 速度：输入输出均支持最高 200kHz
  • 适配：所有 S7-1200 CPU 前面板信号板接口
  • 安装：直接插接，不占导轨空间
  • LED：每通道独立状态指示
  • 工作温度：-20℃ ~ +60℃
  • 防护：IP20
  • 认证：CE、UL、cULus、KC、FCC

二、核心卖点

  • 2 入 2 出超精简扩展，少量 I/O 补点最优方案
  • 200kHz 高速输入输出，支持高速计数、PTO/PWM 脉冲
  • CPU 面板直插，零空间占用，不增加柜体宽度
  • 24V DC 晶体管，适合高速信号、脉冲控制
  • 即插即用，TIA Portal 自动识别，无需额外设置
  • 原装正品，假一罚三，工业级稳定可靠

三、性能优势

  • 体积最小、成本最低的 S7-1200 I/O 扩展方式
  • 高速输入可接编码器、高速脉冲信号
  • 高速输出可驱动步进 / 伺服、高速阀、PWM 调速
  • 无需外部供电，由 CPU 背板直接供电
  • 布线简单，适合紧凑型设备与改造项目
  • 强抗干扰，符合 IEC 61131-2 工业标准

四、适用场景

  • 设备少量 I/O 不足，只需 2 入 2 出扩展
  • 高速计数 + 高速脉冲一体控制（定位、测速）
  • 空间极小的非标自动化设备、小型专机、机械手
  • 设备改造、原有点位不够，不想加导轨模块
  • PWM 调速、高速触发、编码器信号采集等高速应用
  • 教学实验、样机调试、临时 I/O 扩展

五、注意事项

  • 仅适用于 S7-1200 全系列 CPU 前面板
  • 每个 CPU 只能插 1 块信号板
  • 非隔离型，强干扰场合需用屏蔽线
  • 输出为 24V DC 晶体管，不可驱动 AC 负载
  • 单路输出最大 0.1A，感性负载需加续流二极管
  • 高速信号必须使用屏蔽双绞线，远离强电

六、选型建议

  • 只需 2DI + 2DO、追求最小空间、最低成本，首选此信号板
  • 需要高速输入 / 输出（200kHz），这款完全胜任
  • 空间紧张、不允许占用导轨的设备最优
  • 若需要更多点数、继电器输出、隔离型，应选用导轨式 SM 1223 模块
