首页 / PLC 编程控制器 / S7-1200 系列 /
图片仅供参考，请以已选的规格为准

西门子S7-1200系列S7-1200，备件 镀金输入/输出接线盒 信号电路板正品保障

含税价
0.00

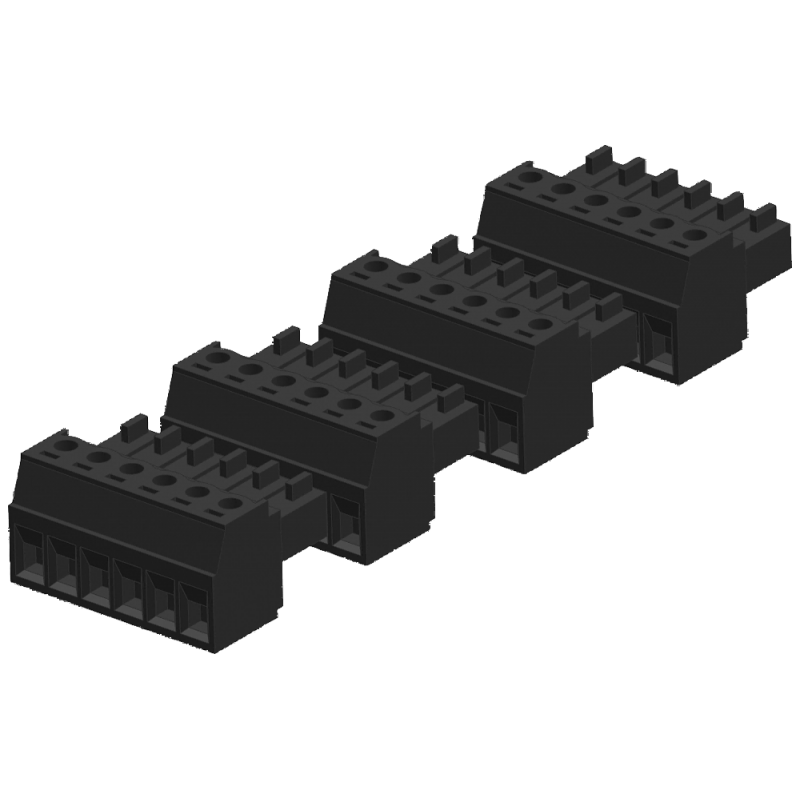

SIMATIC S7-1200 信号板（SB）镀金接线端子块
6ES7292-1BF30-0XA0
当日发货
保内
非质量问题不可退换
微信 支付宝 银行转账 货到付款·支持1万以内的订单
加入购物车

6ES7292-1BF30-0XA0（官方精准参数）

产品全称：SIMATIC S7-1200 信号板（SB）镀金接线端子块类型：可拆卸式 I/O 接线端子（镀金）

一、核心规格

  • 适用对象：S7-1200 全系列 CPU 前端信号板（SB 1221/1222/1223）
  • 针数：6 针（适配信号板标准接口）
  • 材质：镀金触点（Gold-plated），超强耐腐蚀、抗氧化
  • 包装：4 个 / 包（每包含 4 块端子，每块配 6 颗固定螺钉）
  • 安装：热插拔、免工具拆卸，直接插接信号板
  • 电气：螺钉紧固，适配 0.5～1.5 mm² 线缆
  • 温度：-20℃ ~ +60℃（工业级宽温）
  • 防护：IP20
  • 认证：CE、UL、cULus、KC

二、关键特点

  • 镀金工艺：比镀锡更耐腐蚀，适合潮湿、盐雾、高污染工业环境
  • 6 针专用接口：仅适配 S7-1200 信号板（SB），不兼容 CPU 本体 I/O
  • 可拆卸设计：维护时快速拆线 / 接线，无需重新布线
  • 4 个 / 包：高性价比备件包，满足多设备维护需求
  • 工业级稳定：抗振动、抗干扰，符合 IEC 61131-2 标准

三、适配型号（重要区分）

  • 信号板镀金端子：6ES7292-1BF30-0XA0（6 针，镀金）
  • 信号板镀锡端子：6ES7292-1AF30-0XA0（6 针，镀锡）
  • CPU 1211/1212 输入：6ES7292-1AP30-0XA0（14 针，镀锡）
  • CPU 1211/1212 输出：6ES7292-1BP30-0XA0（10 针，镀锡）
  • CPU 1214/1215 输入：6ES7292-1AM30-0XA0（20 针，镀锡）
  • CPU 1214/1215 输出：6ES7292-1BM30-0XA0（16 针，镀锡）

四、用途与场景

  • 信号板 I/O 接线：连接 SB 1223（2DI/2DO）等信号板外部信号
  • 恶劣环境首选：镀金适合沿海、化工、高湿、粉尘等严苛工况
  • 维护备件：信号板端子损坏、丢失时直接替换
  • 长期稳定项目：镀金触点寿命更长、接触电阻更低
  • 设备改造：旧端子老化、氧化，更换后提升接线可靠性

五、注意事项

  • 仅适配 S7-1200 信号板（SB），不可用于 CPU 本体 I/O
  • 每个信号板仅用 1 块此端子
  • 潮湿 / 腐蚀环境强烈推荐镀金版（1BF30），普通环境可用镀锡版（1AF30）
  • 接线规范：单股硬线、剥线长度合适、螺钉紧固力矩 0.5～0.6 N・m
  • 属于易损备件，建议常备库存

六、选型建议

  • 用S7-1200 信号板（SB）、需耐腐蚀 / 长寿命 → 选 6ES7292-1BF30-0XA0（镀金）
  • 普通室内环境、成本优先 → 选 6ES7292-1AF30-0XA0（镀锡）
  • 需CPU 本体端子 → 按 CPU 型号（1211/1212/1214/1215）选对应 AP/BP/AM/BM 系列
