首页 / PLC 编程控制器 / S7-1200 系列 /
图片仅供参考，请以已选的规格为准

西门子S7-1200系列 顶部连接器 / 螺钉式接线盒正品保障

含税价
0.00

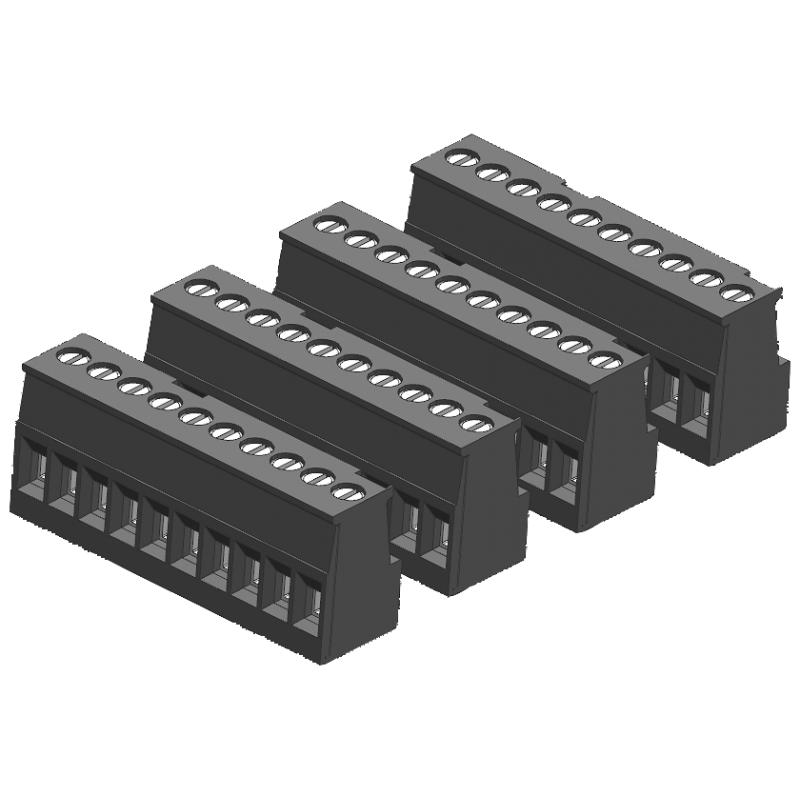

SIMATIC S7-1200 CPU 1217C 专用顶部 I/O 接线端子排（4 个 / 包）
6ES7292-1AK30-0XA0
7天内发货
保内
非质量问题不可退换
微信 支付宝 银行转账 货到付款·支持1万以内的订单
加入购物车
材质：阻燃 ABS 工程塑料 + 铜合金导电件
颜色：西门子深灰色
包装：4 个 / 包

6ES7292-1AK30-0XA0

产品全称：SIMATIC S7-1200 CPU 1217C 专用顶部 I/O 接线端子排（4 个 / 包）

类型：CPU 1217C 顶部连接器 / 螺钉式接线盒

一、核心规格

  • 适用对象：仅 CPU 1217C (6ES7217-1AG40-0XB0) 顶部接口
  • 端子数量：10 针 / 10 位（10 个螺钉接线位）
  • 表面处理：镀锌（镀锡），导电好、耐腐蚀
  • 包装：4 个 / 包（标准备件包装）
  • 材质：阻燃 ABS 工程塑料 + 铜合金导电件
  • 颜色：西门子深灰色
  • 连接方式：螺钉紧固（适配 0.5～2.5mm² 线缆）
  • 安装：直插式、卡扣固定，免工具快速更换
  • 认证：CE、UL、cULus、RoHS

二、关键功能

  1. 专用接线：CPU 1217C 顶部 I/O 端口专属连接器，不通用其他 CPU
  2. 信号传输：稳定连接数字量 / 模拟量 / 高速信号，低阻抗、低干扰
  3. 维护便捷：可插拔设计，接线故障 / 老化时单独更换端子，无需换 CPU
  4. 工业安全：阻燃材质、防触结构，符合控制柜电气安全标准
  5. 备件必备：易损易耗件，现场接线、调试、改造高频使用

三、S7-1200 常用接线端子对照（选型必看）

订货号

针数

表面

适用 CPU / 模块

包装

6ES7292-1AK30-0XA010 针镀锌CPU 1217C 顶部4 个 / 包
6ES7292-1BF30-0XA06 针镀金信号板 SB、1215C 模拟4 个 / 包
6ES7292-1AV30-0XA020 针镀锌CPU 1214C/1215C 主体4 个 / 包
6ES7292-1BC30-0XA03 针镀金1211C/1212C 模拟量4 个 / 包
6ES7292-1AG30-0XA07 针镀锌8/16CH 数字量模块4 个 / 包

四、使用场景

  • 原厂标配：CPU 1217C 出厂自带此端子
  • 备件更换：原端子损坏、丢失、螺钉滑牙时直接替换
  • 项目改造：设备升级、线路更换时快速复用端子
  • 库存备货：S7-1200 1217C 必备小备件，减少停机时间
  • 现场调试：频繁接线 / 拆线场景，耐插拔、寿命长

五、注意事项

  • 严格专用：仅适配 CPU 1217C 顶部，不可用于 1211/12/14/15C
  • 接线规范：螺钉扭矩 0.5～0.6N・m，避免过紧滑牙、过松接触不良
  • 线缆规格：适配0.5～2.5mm²单芯 / 多芯铜线
  • 备件储备：建议常备 1～2 包（4～8 个），工业现场易损耗
  • 防混装：与其他型号端子外观相似、针数不同，选型务必核对订货号

六、选型速记

  • CPU 1217C 顶部接线 → 6ES7292-1AK30-0XA0（10 针，4 个 / 包）
  • CPU 1214C/1215C 主体 → 6ES7292-1AV30-0XA0（20 针）
  • 信号板 SB → 6ES7292-1BF30-0XA0（6 针镀金）
