图片仅供参考,请以已选的规格为准

西门子 触摸屏 精简面板正品保障

含税价
0.00

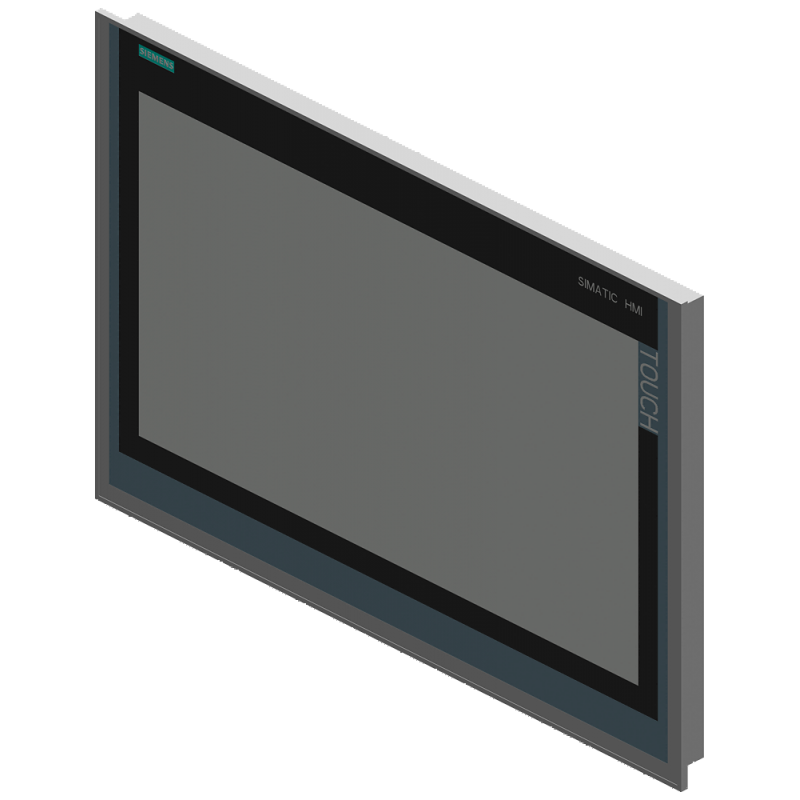

SIMATIC HMI TP2200 Comfort 精智面板
6AV2124-0XC02-0AX1
5天内发货
保内
非质量问题不可退换
微信 支付宝 银行转账 货到付款·支持1万以内的订单
加入购物车
显示器尺寸:22"
分辨率:1920*1080
操作方式:触控操作
内存系统:24MB
存储卡插槽:2*SD
USB接口数量:2*USB
通讯接口 :1*RS 422/485, 2*ethernet ports (switch) + independent port

订货号:6AV2124-0XC02-0AX1

产品名称:SIMATIC HMI TP2200 Comfort 精智面板

产品类型:22 英寸宽屏触摸式高端工业人机界面(HMI)

核心参数

  • 屏幕:22 英寸 16:9 宽屏 TFT 显示屏,1600 万色真彩,分辨率1920×1080(Full HD),LED 背光
  • 操作:纯触摸式操作
  • 供电:24V DC(19.2~28.8V)
  • 通信接口
    • 2×RJ45 千兆以太网(PROFINET / Modbus TCP)
    • 1×RS-422/485(MPI / PROFIBUS DP / Modbus RTU)
    • 2×USB 2.0 Host,1×USB 2.0 Device
    • 1×SD 卡插槽(扩展存储 / 项目备份)
  • 存储:128MB RAM / 256MB Flash,24MB 项目组态存储
  • 系统:Windows Embedded Compact 2013(WEC 2013)
  • 防护:前面板 IP65,背面 IP20
  • 温度:0~45℃(垂直安装)
  • 尺寸:前面板 560×380mm;安装开孔 542×362mm;深度 75mm
  • 组态:TIA Portal WinCC Comfort V14 SP1 及以上版本

产品特点

  • 旗舰级精智面板:西门子 HMI 高端型号,22 寸全高清大屏,可视化能力最强
  • 工业级金属前面板:铝制外壳,坚固耐用,抗冲击、抗腐蚀,适配严苛环境
  • 双网口高性能:千兆 PROFINET,通信更快更稳,支持多 PLC 同时连接与网络冗余
  • 新老总线全兼容:PROFINET + PROFIBUS DP 双接口,无缝对接新老自动化系统
  • 高级功能齐全:支持 VBS 脚本、PDF/Word/Excel 查看、Web 服务器、媒体播放器、远程监控
  • 高可靠设计:支持数据归档、配方管理、报警记录、掉电保护、SD 卡一键备份恢复
  • 长寿命 LED 背光:低功耗、亮度可调,支持 PROFIenergy 节能管理

核心卖点

  • 22 寸全高清视野:1920×1080 分辨率,单屏展示完整产线 / 工艺流程,监控无死角
  • 双网口 + 双总线:新老设备全适配,改造 / 新建项目通用,通信无瓶颈
  • 金属机身 + IP65 防护:工业级耐用度,粉尘、油污、水雾环境稳定运行
  • 功能媲美工控机:脚本、文件查看、远程运维、Web 服务,满足复杂高端需求
  • 博途统一工程:与 S7-1200/1500/300/400 无缝集成,开发维护高效
  • 备份恢复便捷:SD 卡一键备份,故障快速更换,大幅减少停机时间

适用场景

  • 大型产线中央监控:汽车制造、食品饮料、化工、造纸、纺织等整线可视化
  • 高端设备配套:大型机床、半导体设备、包装机械、印刷机械、重型装备
  • 中央控制室 HMI:工厂级集中监控、多设备协同、数据汇总展示
  • 旧系统升级替代:替换 MP377 等老款大尺寸面板,提升性能与显示效果
  • 智能制造 / 数字化工厂:对接 MES/ERP/ 云平台,实现数据采集与远程运维

注意事项

  1. 高端精智系列:与 Basic 精简、SMART 系列软件不兼容,必须 TIA Portal 博途组态
  2. 大尺寸安装:开孔尺寸 542×362mm,需确保柜体强度与散热空间
  3. 供电规范:24V DC 稳定电源,建议配专用开关电源与浪涌保护
  4. 维护安全:禁止带电插拔接口;SD 卡热插拔需在系统菜单中安全弹出
  5. 环境要求:避免阳光直射、强电磁干扰,保证 0~45℃工作温度
  6. 软件版本:最低要求 WinCC Comfort V14 SP1 并安装对应 HSP 硬件支持包
