首页 / 伺服电机 / S-1FL1 伺服电机 /
图片仅供参考，请以已选的规格为准

西门子 S200C系列 伺服电机正品保障

含税价
620.00
SIMOTICS S-1FL1，3AC 200V
1FL1103-4AG01-1HD0
当日发货
保内
非质量问题不可退换
微信 支付宝 银行转账 货到付款·支持1万以内的订单
加入购物车

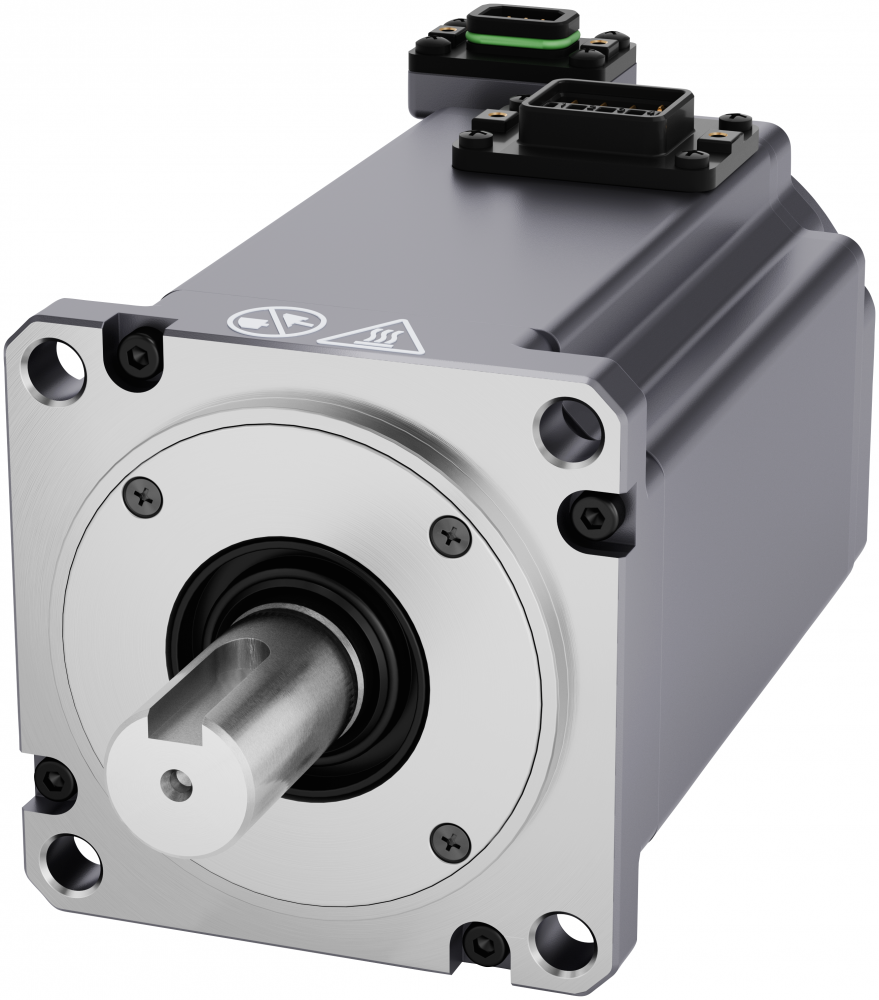

西门子 SIMOTICS S-1FL1（S200C 系列）伺服电机

型号：1FL1103-4AG01-1HD0

一、核心参数

  • 额定功率：0.4 kW（400W）
  • 额定电压：三相 200V AC（170–240V）
  • 额定转速：3000 rpm
  • 额定扭矩：1.27 Nm
  • 峰值扭矩：约 4.45 Nm（≈350% 过载能力）
  • 编码器：17 位单圈绝对值编码器（AS 接口），免电池
  • 惯量等级：低惯量
  • 轴高 / 法兰：SH30（30 mm），带键槽
  • 抱闸：无抱闸
  • 防护等级：IP65（防尘、防喷水）
  • 冷却方式：自然风冷
  • 重量：约 1.3 kg
  • 适配驱动器：SINAMICS S200C 系列（紧凑型，如 6SL5510-1BB10-4AF0）

二、产品特点

紧凑型高功率密度，体积小重量轻

  • 30mm 小法兰，铝合金外壳，结构紧凑、安装空间小
  • 400W 功率输出，功率密度高，适合轻量化设备

低惯量高动态，响应快、节拍高

  • 极低转子惯量，启停 / 换向极快，适合高频短行程定位
  • 350% 短时过载，爆发力强，提升设备运行效率

绝对值编码器，免维护、上电即用

  • 17 位单圈绝对值，上电无需回零，开机即有精准位置
  • 机械式码盘，无需电池，无更换电池与位置丢失风险

IP65 高防护，适应恶劣工业环境

  • 全机（含连接器）IP65 防护，防尘、防喷水，适应潮湿、粉尘车间

S200C 系统优化，调试简单、性价比高

  • 与 S200C 紧凑型驱动器完美匹配，参数自动识别、即插即用
  • 混合连接器集成动力 + 编码器信号，布线简洁、成本低

三、应用场景

  • 3C 电子制造：贴片机、点胶机、插件机、高速检测设备（高速、高重复定位）
  • 小型精密自动化：微型数控雕刻机、精密工作台、装配机械手、自动螺丝机
  • 包装 / 印刷机械：高速贴标机、分切机、送料模组（高速同步、快速启停）
  • 物流 / 仓储设备：小型分拣机、水平传送线、轻型 AGV 小车（轻量化、高效）
  • 医疗器械 / 实验室：精密定位平台、自动化分析仪（低振动、高稳定）

四、注意事项

驱动器严格匹配

  • 仅适配 SINAMICS S200C 系列驱动器，不可用 S200 标准型、S120、S210 或第三方驱动器，否则无法正常工作甚至损坏

无抱闸，垂直轴禁用

  • 型号无抱闸（编码 “01”= 无抱闸），严禁用于垂直 / 倾斜轴，断电会坠落；垂直轴需选带抱闸型号（如 1FL1103-4AG10-1HD0）

安装与环境要求

  • 安装面平整刚性，固定螺栓强度 ≥8.8 级，严禁敲击电机轴，防止编码器与轴承损坏
  • 海拔 >2000m 需降容（每升高 1000m 降约 10%）
  • 远离强磁场（>10mT）设备，避免编码器干扰

电缆与布线规范

  • 动力线与编码器线分开屏蔽、分开走线，屏蔽层驱动器侧单端接地
  • 编码器线严禁带电插拔，接口无热插拔设计，易烧毁端口

负载惯量匹配

  • 负载惯量建议 ≤电机惯量的 5 倍，过大易超调、响应慢、过载报警

调试与维护

  • 使用 TIA Portal StartDrive 调试，先做自动调谐优化响应与稳定性
  • 定期检查：连接器紧固、轴承温度与振动
