图片仅供参考，请以已选的规格为准

西门子 SIEMENS LOGO！系列 PLC可编程控制器扩展模块^正品保障

含税价

¥0.00 /个

型号 LOGO! DM16 24R

厂订 6ED1055-1NB10-0BA2

交期 5天内发货

保修期保内

服务非质量问题不可退换

支付方式微信支付宝银行转账货到付款·支持1万以内的订单

加入购物车

产品类型：LOGO! 扩展模块

适用于安全功能：：否

数字输入量：8

数字输出量：8

供电电压类型：DC

产品详情

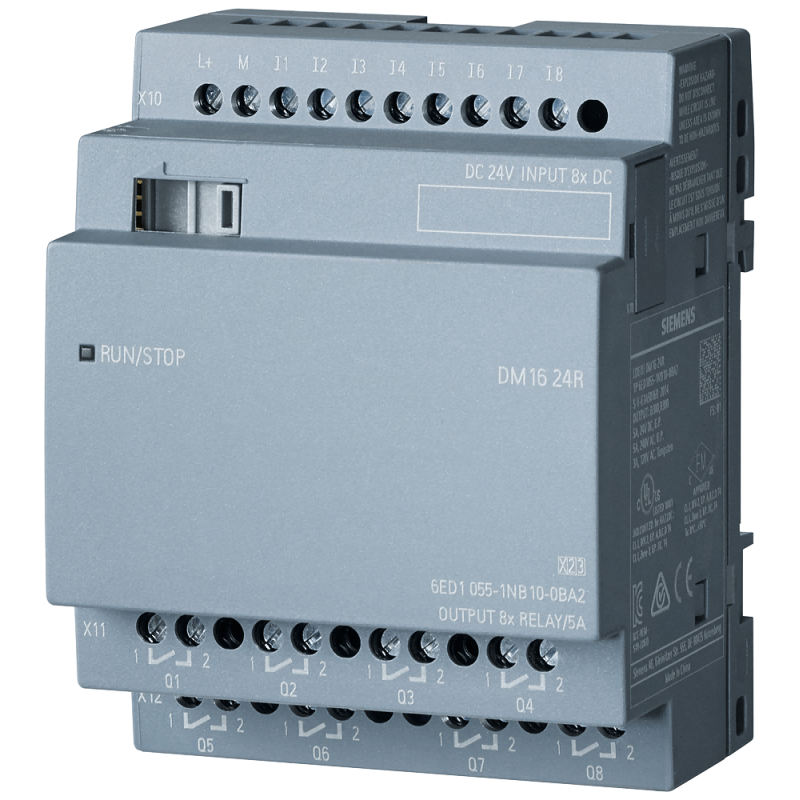

6ED1055-1NB10-0BA2 是西门子 LOGO! DM16 24R 数字量扩展模块，专为 LOGO! 8/8.2/8.3/8.4 系列主机设计

一、产品基础信息

订货号：6ED1055-1NB10-0BA2
产品名称：LOGO! DM16 24R 数字量扩展模块
系列：LOGO! 8 全系列兼容（8.0/8.2/8.3/8.4）
供电电压：DC 24V（宽压范围 20.4–28.8V DC）
尺寸：71.5 × 90 × 58 mm（4TE，超薄设计）
安装方式：35mm DIN 导轨
防护等级：IP20
工作温度：0°C … +55°C（ES03 及以上：-20°C … +55°C）
认证：CE、UL、CSA、FM、VDE、IEC 61131-2
重量：约 0.22 kg

二、I/O 规格

1. 数字输入 DI

8 路 DC 24V 数字输入（漏型 / 源型通用）
输入电压：0 信号 ≤ 5V DC，1 信号 ≥ 12V DC
输入电流：0 信号 ≤ 0.85mA，1 信号典型 2mA
输入延迟：1.5ms（标准输入）
非电位隔离，支持按钮、开关、接近传感器等

2. 继电器输出 DO

8 路继电器输出（非隔离）
最大切换电流：5A / 点（250V AC / 30V DC）
阻性负载：最大 5A；感性负载：最大 2A
机械寿命：≥ 1000 万次
最大切换频率：阻性 2Hz，感性 0.5Hz
无内置短路保护，需外部配熔断器

三、核心卖点

8DI+8DO 高密度扩展，性价比之王单模块提供 8 入 8 出，4TE 超薄机身，比 8DI/4DO 模块点数提升 100%，大幅节省柜体空间与成本，是 LOGO! 系统最主流、最常用的扩展模块。

5A 强继电器输出，直控大功率负载每路 5A 继电器，可直接驱动 接触器、阀门、灯光、电机、加热器 等大功率设备，无需中间继电器，简化布线、降低成本、提升可靠性。

全系列兼容，无缝扩展100% 兼容 LOGO! 8.0/8.2/8.3/8.4 所有主机（如 1MD08、1CC08、1FB08 等），即插即用，系统可从 8 点轻松扩展至 24DI/20DO，满足从小型到中型系统的全场景需求。

工业级可靠，宽温抗干扰-20°C ~ +55°C 宽温工作，强 EMC 抗干扰，符合 IEC 61000-4 工业标准，适应恶劣工业环境，长期稳定运行。

接线简单、维护方便弹簧 / 螺钉端子，接线快速牢固；标准化设计，故障时快速更换，维护成本极低。

四、适用场景

设备自动化、机床、纺织、包装机械
智能楼宇、照明、暖通、安防、门禁
小型控制柜、OEM 设备配套
需要大量数字 I/O 与强驱动能力的项目
