首页 / PLC 编程控制器 / LOGO! 系列 /
图片仅供参考，请以已选的规格为准

西门子 SIEMENS LOGO！系列 PLC可编程控制器 扩展模块正品保障

含税价
0.00

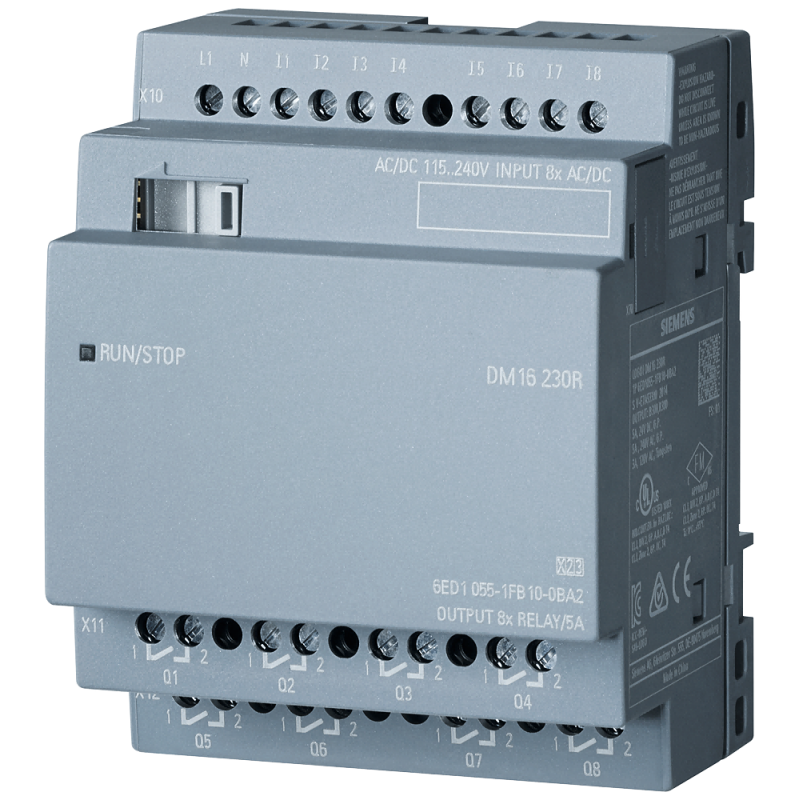

LOGO! DM16 230R 数字量扩展模块
6ED1055-1FB10-0BA2
7天内发货
保内
非质量问题不可退换
微信 支付宝 银行转账 货到付款·支持1万以内的订单
加入购物车
产品类型：LOGO! 扩展模块
适用于安全功能：否
数字输入量：8
数字输出量：8
供电电压类型：AC/DC

6ED1055-1FB10-0BA2 是西门子 LOGO! 8 系列的 DM16 230R 数字量扩展模块，专为 230V 高压 场景设计，提供 8 路数字输入（DI）+ 8 路继电器输出（RO），是强电控制的理想扩展单元。

一、产品基础详情

  • 订货号：6ED1055-1FB10-0BA2
  • 产品名称：LOGO! DM16 230R 数字量扩展模块
  • 适用主机：LOGO! 8 / 8.2 / 8.3 / 8.4 全系列主机
  • 供电电压：85–265V AC / 100–253V DC（宽压通用）
  • I/O 配置：8 × DI（数字输入） + 8 × RO（继电器输出）
  • 尺寸：71.5 × 90 × 58 mm（4TE，4 个模数宽）
  • 安装：35mm DIN 导轨安装
  • 防护等级：IP20
  • 工作温度：0°C ~ +55°C
  • 重量：约 0.3 kg
  • 接线方式：螺钉 / 弹簧接线端子

二、I/O 电气规格

1. 数字输入（8 DI）

  • 信号类型：AC/DC 通用
  • 输入电压：230V AC/DC
  • 信号 0：最大 0.06mA（DC）/ 0.05mA（AC）
  • 信号 1：典型 0.13mA
  • 输入延迟：0→1 最大 40ms；1→0 最大 75ms

2. 继电器输出（8 RO）

  • 输出类型：继电器触点（无源）
  • 开关电压：0–265V AC / 0–265V DC
  • 额定电流：5A（230V AC，阻性负载）
  • 开关容量：最大 1000W（灯负载）
  • 寿命：电气寿命 10 万次（5A/230V 工况）
  • 保护：无短路保护，需外配断路器 / 保险

三、核心产品卖点

230V 强电直控，省中间继电器输入输出均支持 230V 高压，可直接采集 220V 传感器、按钮、行程开关信号，直接驱动 220V 接触器、阀门、指示灯、大功率灯具。无需额外 24V 中间继电器，省成本、省布线、省柜内空间。

8DI + 8RO 高密度扩展，I/O 翻倍单模块提供 16 点 I/O，主机最多可扩展 7 个此类模块，I/O 总量最高达 24DI / 16DO。完美解决 中小型设备、配电柜、暖通系统的强电点数不足问题，灵活扩容、一步到位。

继电器输出，交直流通用负载8 路 5A 继电器输出，AC/DC 负载通吃。既能控制 220V 交流电机、加热器，也能驱动 24V 直流电磁阀。阻性、感性、灯负载全适配，应用无限制、现场适配性极强。

宽压兼容，全球电网通用工作电压 85–265V AC/DC，兼容全球所有国家市电（110V/220V/230V/240V）。出口设备、多电压混合工况、电压波动大的现场均稳定工作、无需改线。

即插即用，无缝兼容 LOGO! 8与 LOGO! 8 全系列主机 100% 兼容，自动识别、无需组态、无需编程。接上即可用，新手零门槛，是 LOGO! 系统强电扩展的标配模块。

工业级可靠，西门子品质西门子工业级设计，EMC 抗干扰强，通过 CE、UL、CSA 认证。端子牢固、抗震动、防腐蚀，适合 机械、机床、建筑、水处理、食品等长期连续运行的工业场景。

四、典型应用场景

  • 220V 设备控制：包装机、风机、水泵、传送带、加热器
  • 配电柜 / 箱：多路 220V 回路监控与开关控制
  • 楼宇 HVAC：空调、风机盘管、新风、地暖阀控制
  • 照明系统：大功率路灯、厂房灯、广告牌、应急照明
  • 水处理：220V 电磁阀、加药泵、液位计信号采集
  • 出口设备：适配 110V/220V 全球电压标准
