图片仅供参考，请以已选的规格为准

西门子 SIEMENS LOGO！系列 PLC可编程控制器扩展模块^正品保障

含税价

¥0.00 /个

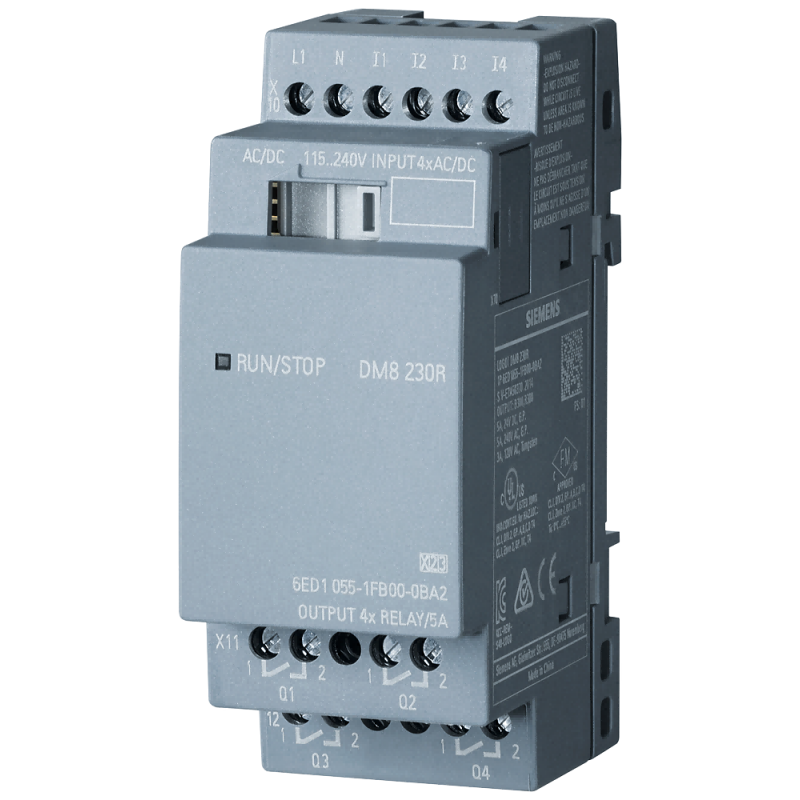

型号 LOGO! DM8 230R 数字量扩展模块

厂订 6ED1055-1FB00-0BA2

交期 5天内发货

保修期保内

服务非质量问题不可退换

支付方式微信支付宝银行转账货到付款·支持1万以内的订单

加入购物车

产品类型：LOGO! 扩展模块

适用于安全功能：否

数字输入量： 4

数字输出量：4

供电电压类型：AC/DC

产品详情

6ED1055-1FB00-0BA2 是西门子 LOGO! 8 系列的 DM8 230R 数字量扩展模块，专为 230V 强电 场景设计，提供 4 路数字输入（DI）+ 4 路继电器输出（RO），是紧凑型强电点位扩展的首选。

一、产品基础详情

订货号：6ED1055-1FB00-0BA2
产品名称：LOGO! DM8 230R 数字量扩展模块
适用主机：LOGO! 8 / 8.2 / 8.3 / 8.4 全系列主机
供电电压：115–240V AC / 100–253V DC（宽压通用）
I/O 配置：4 × DI（数字输入） + 4 × RO（继电器输出）
尺寸：90 × 35.5 × 58 mm（2TE，超窄设计）
安装：35mm DIN 导轨安装
防护等级：IP20
工作温度：0°C ~ +55°C
重量：约 0.17 kg
总线连接：专用连接器，即插即用，无需额外接线

二、I/O 电气规格

1. 数字输入（4 DI）

信号类型：AC/DC 通用
输入电压：230V AC/DC
信号 0：< 40V AC / < 30V DC
信号 1：> 79V AC / > 79V DC
输入延迟：0→1 最大 40ms；1→0 最大 75ms

2. 继电器输出（4 RO）

输出类型：继电器触点（无源）
开关电压：0–265V AC / 0–265V DC
额定电流：5A（230V AC，阻性负载）
感性负载：3A（230V AC）
状态指示：每路输出带 LED 状态灯

三、核心产品卖点

230V 强电直控，省继电器、省布线输入输出均支持 230V 高压，可直接采集 220V 按钮、传感器信号，直接驱动 220V 接触器、阀门、指示灯。无需 24V 中间继电器，大幅节省成本、柜内空间与接线工时。

超窄 2TE 宽度，极致节省空间宽度仅 35.5mm（2TE），比 16 点模块（4TE）窄一半。专为 空间紧凑的小型电控箱、壁挂柜、OEM 设备设计，高密度安装首选。

4DI+4RO，灵活扩容、性价比高单模块提供 8 点 I/O，主机最多可扩展 7 个，I/O 总量最高达 24DI / 16DO。点数不多不少，完美匹配中小型设备的强电控制需求，避免点数浪费、成本最优。

5A 继电器输出，交直流负载通用4 路 5A 继电器，可切换 AC/DC 交直流负载。阻性、感性、灯负载全适配，既能控电机，也能驱动电磁阀，现场适配性极强。

宽压兼容，全球通用、即插即用工作电压 85–265V AC/DC，兼容 110V/220V/230V 全球电网。与 LOGO! 8 主机 无缝兼容，自动识别、免组态、接上即用，新手零门槛。

工业级品质，稳定可靠西门子工业级设计，EMC 抗干扰强，通过 CE、UL、CSA 认证。端子牢固、抗震动、防腐蚀，适合 机械、建筑、暖通、水处理等长期运行场景。

四、典型应用场景

小型电控箱 / 壁挂柜：空间有限的照明、泵阀控制
220V 单机设备：小型风机、水泵、传送带、包装机
楼宇自控（HVAC）：空调、新风、风机盘管、地暖阀
照明系统：广告牌、应急照明、小功率路灯
出口设备：适配 110V/220V 全球电压标准
OEM 机械：纺织、包装、食品等小型设备强电控制
