图片仅供参考,请以已选的规格为准

西门子 SIEMENS LOGO!系列 PLC可编程控制器 扩展模块正品保障

含税价
0.00

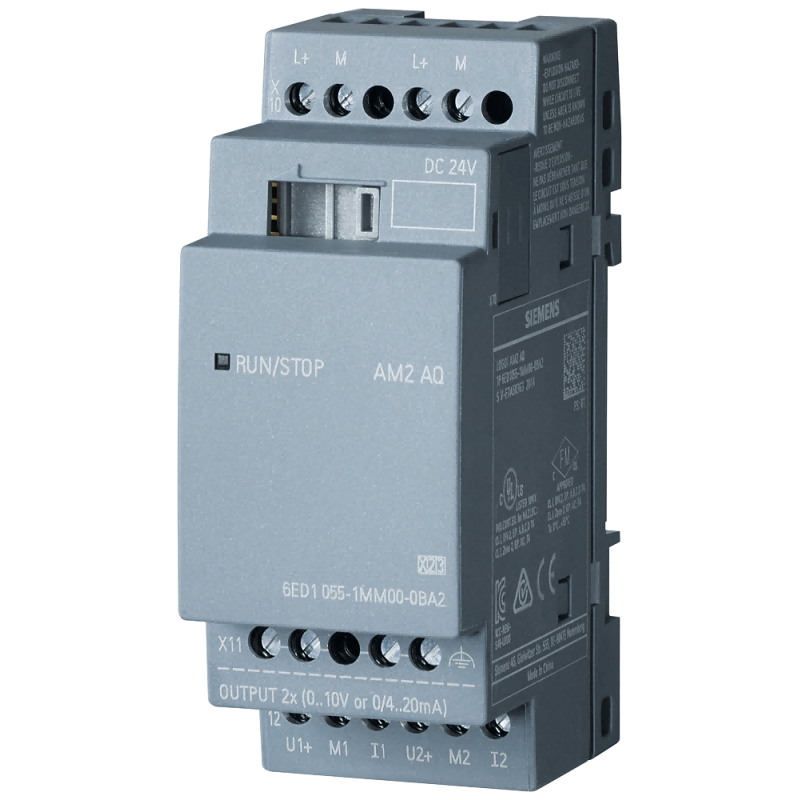

LOGO! AM2 AQ 模拟量输出扩展模块
6ED1055-1MM00-0BA2
当日发货
保内
非质量问题不可退换
微信 支付宝 银行转账 货到付款·支持1万以内的订单
加入购物车
产品类型:LOGO! 扩展模块
适用于安全功能:
模拟输出量:2
供电电压类型:DC

6ED1055-1MM00-0BA2 是西门子 LOGO! 8 系列的 AM2 AQ 模拟量输出扩展模块,专为 24V DC 系统提供 2 路高精度模拟量输出(电压 / 电流双信号),是实现连续调节、精准控制的核心扩展模块。

一、产品基础详情

  • 订货号6ED1055-1MM00-0BA2
  • 产品名称LOGO! AM2 AQ 模拟量输出扩展模块
  • 适用主机LOGO! 8 / 8.2 / 8.3 / 8.4 (0BA2 及以上) 全系列主机
  • 供电电压24V DC (20.4–28.8V DC)
  • I/O 配置2 × AQ(模拟量输出)
  • 尺寸90 × 35.5 × 58 mm(2TE,超窄设计)
  • 安装:35mm DIN 导轨
  • 防护等级IP20
  • 工作温度0°C ~ +55°C
  • 重量:约 0.13 kg
  • 总线连接:专用 LOGO! 扩展总线,即插即用,自动识别

二、模拟量输出(AQ)电气规格

  • 输出信号类型电压 / 电流 软件可切换
    • 电压信号0–10V DC
    • 电流信号0–20mA / 4–20mA DC
  • 分辨率12 位(4096 步),高精度控制
  • 精度±0.5%(全量程)
  • 负载能力
    • 电压输出:≥1 kΩ
    • 电流输出:≤500 Ω
  • 状态指示:集成 RUN/STOP LED 指示灯

三、核心产品卖点

  1. 双信号输出,一机两用,灵活适配单模块同时支持 0–10V 电压信号与 4–20mA 电流信号,软件一键切换。完美适配变频器、调节阀、比例阀、定位器、仪表等各类工业模拟设备,无需区分信号类型采购,库存成本减半
  2. 12 位高精度,媲美中大型 PLC采用 12 位 高精度数模转换,控制精度达 ±0.5%,远超常规微型 PLC。可满足温度、压力、流量、液位等过程量的连续闭环控制控制稳定、波动小、品质高
  3. 超窄 2TE 宽度,极致节省柜内空间宽度仅 35.5mm(2TE),与 8 点数字量模块(DM8)同宽。高密度安装首选,专为空间紧凑的小型电控箱、OEM 设备、壁挂柜设计,不占多余空间,布线更整洁
  4. 即插即用,无缝兼容 LOGO! 8 全系列直接连接 LOGO! 8 主机扩展接口,上电自动识别、免硬件组态、免额外接线。配合 LOGO! Soft Comfort 软件,拖拽式编程新手 5 分钟上手调试效率提升 100%
  5. 工业级稳定,长寿命免维护西门子工业级设计,超强 EMC 抗干扰,符合 EN 61000 标准,电网波动、电磁干扰下输出零漂移。通过 CE、UL、CSA、FM 全球认证,-20°C~+60°C 宽温稳定工作,设备寿命长达 10 年 +
  6. 灵活扩展,构建完整模拟控制系统单台 LOGO! 主机最多可扩展 7 个 AM2 AQ 模块,模拟量输出最多达 14 路。可与 DM 数字量、AM 模拟量输入 模块自由组合,实现从逻辑控制到过程控制的全场景覆盖

四、典型应用场景

  • 变频调速:控制水泵、风机、传送带的电机转速
  • 阀门调节:精准控制调节阀、比例阀、节流阀的开度
  • 温度控制:调节加热器、温控器输出功率(配合 PID)
  • 压力 / 流量控制:稳压系统、流量闭环、液位恒定控制
  • 仪表控制:驱动各类模拟仪表、记录仪、报警器
  • OEM 设备:包装机械、食品机械、纺织机械、小型机床
  • 楼宇自控:空调水阀、新风风门、变风量末端控制
