图片仅供参考，请以已选的规格为准

西门子 SIEMENS LOGO！系列 PLC可编程控制器扩展模块^正品保障

含税价

¥0.00 /个

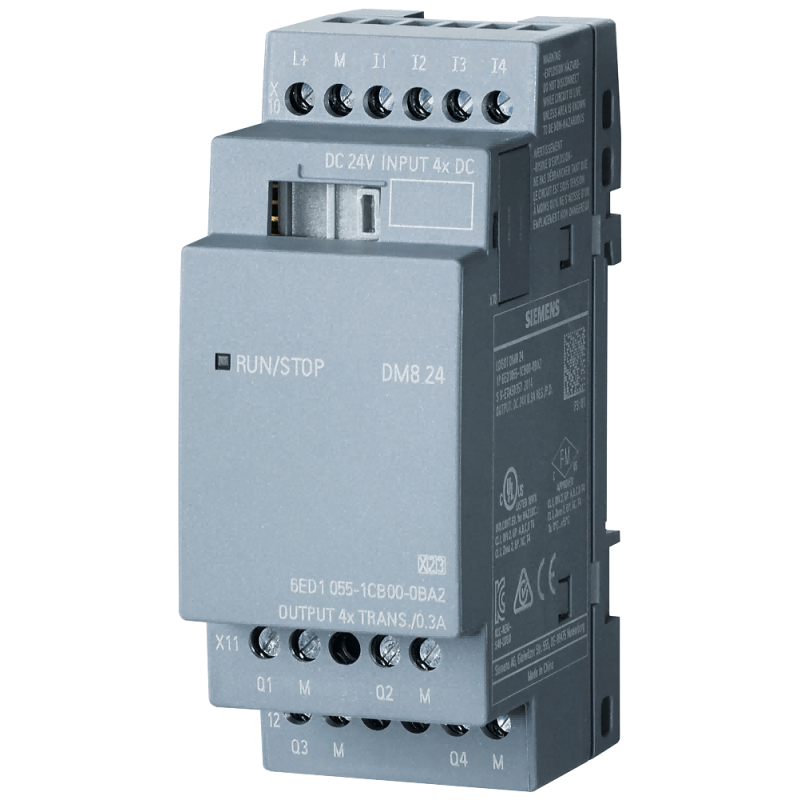

型号 LOGO! DM8 24 数字量 I/O 扩展模块

厂订 6ED1055-1CB00-0BA2

交期当日发货

保修期保内

服务非质量问题不可退换

支付方式微信支付宝银行转账货到付款·支持1万以内的订单

加入购物车

产品类型：LOGO! 扩展模块

适用于安全功能：否

数字输入量：4

数字输出量：4

供电电压类型：DC

产品详情

6ED1055-1CB00-0BA2 是西门子 LOGO! 8 系列的 DM8 24 数字量 I/O 混合扩展模块，自带 4 路 DC 24V 输入 + 4 路晶体管输出，专为24V 低压系统、高密度点位扩展设计。

一、产品基础详情

订货号：6ED1055-1CB00-0BA2
产品名称：LOGO! DM8 24 数字量 I/O 扩展模块
适用主机：LOGO! 8 / 8.2 / 8.3 / 8.4 (0BA2) 全系列主机
I/O 配置：
- 4 × 数字输入（DI）：DC 24V
- 4 × 数字输出（DO）：晶体管（NPN）
供电：LOGO! 主机扩展总线直接供电（24V DC）
尺寸：35.5 × 90 × 58 mm（2TE）
安装：35mm DIN 导轨
防护等级：IP20
工作温度：0°C ~ +55°C
状态指示：每路 I/O 带LED 状态指示灯

二、电气参数

1）数字输入（4DI）

输入电压：24V DC
0 信号（OFF）：< 5V DC
1 信号（ON）：> 15V DC
输入延迟：典型 1.5ms
输入电流：典型 4mA / 路（24V DC）

2）晶体管输出（4DO）

类型：NPN 晶体管（漏型输出）
输出电压：24V DC
最大电流：0.3A / 路（300mA）
短路保护：有（电子式）
开关频率：最高 100Hz（适合脉冲控制）
负载类型：仅 DC 负载（指示灯、阀、小型继电器）

三、核心产品卖点

1. 4DI+4DO 混合设计，1 顶 2 用，极致省空间

输入 + 输出一体化，单模块解决信号采集 + 小型负载驱动
2TE 超窄宽度（35.5mm），比 2 个单独 I/O 模块节省 50% 柜内空间
适合空间紧凑、点位密集的小型电控箱

2. 24V DC 全兼容，标准工业电压

完美匹配24V 传感器、接近开关、光电开关、按钮
输出直驱24V 指示灯、电磁阀、小型继电器、变频启停
全低压系统，安全无触电、布线统一、维护简单

3. 晶体管输出：高速、无声、长寿命

无机械触点，百万次寿命，无噪音、无火花
响应极快（<1ms），支持高频脉冲、PWM 调速、计数
无触点磨损，免维护、稳定性远超继电器

4. 即插即用，自动识别

LOGO! 专用扩展总线，上电自动检测
无需拨码 / 设置，软件直接映射 I/O
5 分钟完成扩展，零调试

5. 工业级稳定，强抗干扰

宽温 0~55°C，适应工业现场温差
EMC 符合 EN 61000，强电磁环境稳定工作
CE/UL/CSA/FM国际认证

6. 灵活扩展组合

单主机最多扩展 7 个 DM 模块
可与DM16 24R（1CB10）、AM 2/3 AI等模块任意混搭
系统最大可扩至：24DI / 20DO

四、典型应用场景

24V 低压设备：流水线、小型机床、包装机、传送带
传感器密集场景：光电、接近、限位、光纤传感器
高速脉冲控制：电磁阀、步进电机脉冲、PWM 调速
指示灯 / 信号灯：设备状态、故障、运行指示
小型继电器驱动：中间继电器、信号放大
纺织 / 印刷 / 食品机械：24V 阀、泵、电机控制
电控箱 / 配电箱：小型 PLC 扩展、信号联锁
