西门子 SIEMENS LOGO！系列 PLC可编程控制器 扩展模块正品保障

含税价
0.00

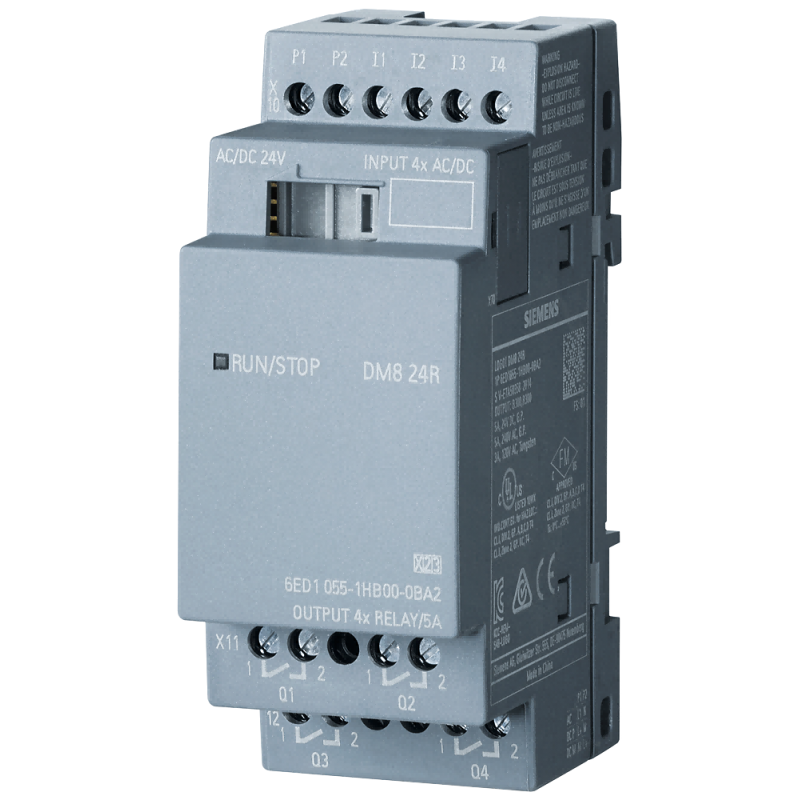

LOGO! DM8 24R 扩展模块（4DI/4RO）
6ED1055-1HB00-0BA2
当日发货
保内
非质量问题不可退换
微信 支付宝 银行转账 货到付款·支持1万以内的订单
加入购物车
产品类型：LOGO! 扩展模块
适用于安全功能：否
数字输入量：4
数字输出量：4
供电电压类型：AC/DC

6ED1055-1HB00-0BA2 是西门子 LOGO! 8.4 (0BA2) 系列的 DM8 24R 数字量 I/O 扩展模块，提供 4 路 24V UC 输入 + 4 路继电器输出，专为24V 低压系统、强负载、交直流通用的点位扩展场景设计。

一、产品基础详情

  • 订货号：6ED1055-1HB00-0BA2
  • 产品名称：LOGO! DM8 24R 扩展模块（4DI/4RO）
  • 适用主机：LOGO! 8 / 8.2 / 8.3 / 8.4 (0BA2) 全系列主机
  • I/O 配置：
    • 4 × 数字输入（DI）：24V UC (AC/DC 通用)，NPN/PNP 兼容
    • 4 × 继电器输出（RO）：无源继电器
  • 供电方式：LOGO! 主机扩展总线直接供电（24V UC）
  • 尺寸：35.5 × 90 × 58 mm（2TE，超窄宽度）
  • 安装：35mm DIN 导轨
  • 防护等级：IP20
  • 工作温度：0°C ~ +55°C
  • 状态指示：每路 I/O 带LED 状态指示灯
  • 认证：CE、UL、CSA、FM、RoHS

二、核心电气参数

1）数字输入（4DI）

  • 信号类型：24V AC/DC 通用
  • 0 信号（OFF）：< 5V
  • 1 信号（ON）：> 15V
  • 输入延迟：典型 1.5ms
  • 输入电流：典型 4mA / 路

2）继电器输出（4RO）

  • 输出类型：无源继电器（交直流通用）
  • 最大负载：
    • 阻性负载：5A / 250V AC
    • 感性负载：3A / 250V AC
  • 开关电压：0–265V AC/DC
  • 开关频率：最高 10Hz
  • 机械寿命：≥ 1000 万次
  • 每路带LED 状态灯

三、核心产品卖点

1. 4DI+4RO 混合设计，2TE 极致省空间

  • 输入 + 输出一体化，单模块完成信号采集 + 强负载驱动
  • 仅 2TE（35.5mm）超薄机身，比单独 I/O 模块节省 50% 柜内空间
  • 完美适配紧凑型电控箱、小型设备的高密度 I/O 需求

2. 24V UC 通用输入，NPN/PNP 全兼容

  • AC/DC 24V 双兼容，统一 24V 布线，无需区分电源类型
  • 输入自动识别 NPN/PNP，兼容所有 24V 传感器（接近、光电、限位开关）
  • 接线零失误、调试效率翻倍，大幅降低现场人工成本

3. 4 路 5A 继电器输出，强负载直驱

  • 单路5A 大电流继电器，可直接驱动接触器、电磁阀、指示灯、小功率电机
  • 交直流通用，阻性 / 感性 / 灯负载全适配
  • 省去中间继电器，省成本、省空间、降故障率

4. 即插即用，自动识别

  • 专用扩展总线，上电自动检测，无需拨码 / 设置
  • LOGO! Soft Comfort 软件直接映射 I/O
  • 5 分钟完成扩展，零调试

5. 工业级稳定，宽温抗干扰

  • 0–55°C 宽温，适应工业现场温差
  • 强 EMC 抗干扰，符合EN 61000标准
  • 继电器隔离输出，强抗干扰、保护主机

6. 灵活扩展，系统最大点位

  • 单主机最多扩展 7 个 DM 模块
  • 可与DM8 24（1CB00）、DM16 24R（1CB10）、AM 2/3 AI等模块任意混搭
  • 系统最大可扩至：24DI / 20DO

四、典型应用场景

  • 24V 低压设备：流水线、小型机床、包装机、传送带
  • 强负载控制：接触器、电磁阀、大功率指示灯、加热器
  • 交直流混合系统：24V 传感器 + 220V 负载控制
  • 纺织 / 印刷 / 食品机械：阀、泵、电机控制
  • 楼宇自控：24V 门禁、风机盘管、照明控制
  • 电控箱 / 配电箱：小型 PLC 扩展、信号联锁
