西门子 SIEMENS LOGO！系列 PLC可编程控制器扩展模块^正品保障

含税价

¥0.00 /个

型号 LOGO! AM2 RTD 扩展模块

厂订 6ED1055-1MD00-0BA2

交期当日发货

保修期保内

服务非质量问题不可退换

支付方式微信支付宝银行转账货到付款·支持1万以内的订单

加入购物车

产品类型：LOGO! 扩展模块

适用于安全功能：否

模拟输入量：2

供电电压类型：DC

产品详情

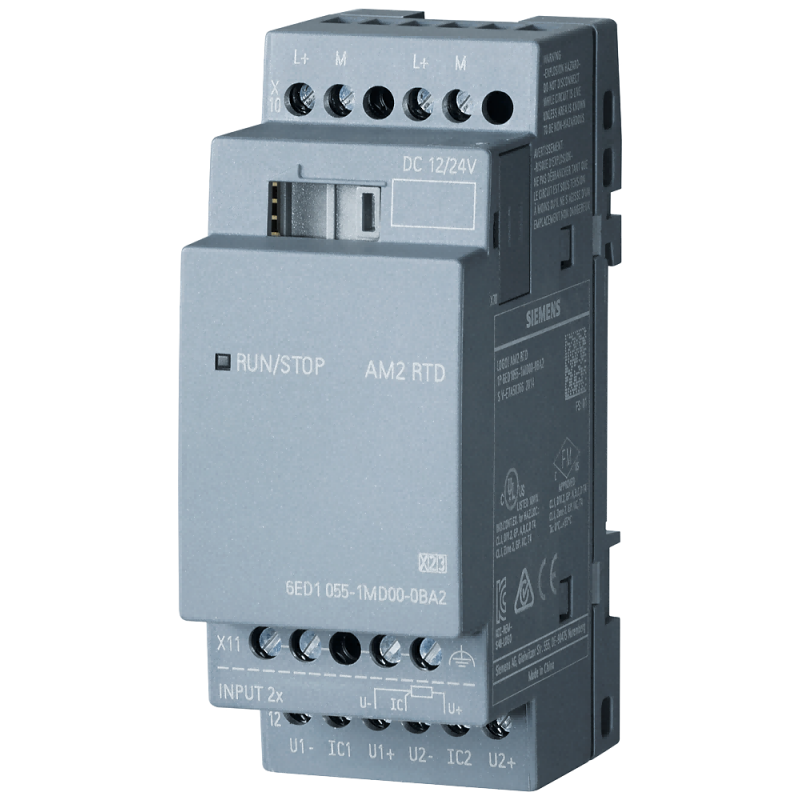

6ED1055-1MD00-0BA2 是西门子 LOGO! AM2 RTD 温度测量扩展模块，专为 LOGO! 8/8.2/8.3 系列主机设计，提供 2 路 Pt100/Pt1000 热电阻输入，直接采集 -50°C ~ +200°C 温度信号，无需信号变送器、接线极简、测温精准。

一、产品基础详情

订货号：6ED1055-1MD00-0BA2
产品名称：LOGO! AM2 RTD 扩展模块（2 路 RTD 温度输入）
系列：LOGO! 8 系列（0BA8）
供电电压：12/24V DC（10.8–28.8V DC）
模拟输入：2 路，热电阻（RTD）专用
- 支持传感器：Pt100 / Pt1000（2 线 / 3 线制）
- 测温范围：-50°C ~ +200°C
- 分辨率：10 位
- 精度：±0.5°C（典型）
电气隔离：输入与电源 / 逻辑电路 2500V AC 隔离
尺寸：35.5 × 90 × 58 mm（2TE，超薄）
安装：35mm DIN 导轨
接线：螺钉端子
状态指示：LED 电源 / 状态指示灯
防护等级：IP20
工作温度：0°C ~ +55°C
认证：CE、UL、CSA、FM
原产地：中国

二、核心产品卖点

1. 专用 RTD 输入，直接测温，省掉变送器

直接连接 Pt100/Pt1000 传感器，无需额外配温度变送器 / 信号隔离器。
省成本、省空间、省布线、省故障点，系统极简。
2 路独立输入，可同时测2 个点位温度（如水暖、风机、烘箱、冷库）。

2. -50°C ~ +200°C 宽量程，高精度

覆盖绝大多数工业 / 楼宇温度场景：
- 环境温度、水箱 / 管道水温、电机 / 轴承测温、暖通空调（HVAC）、食品加工、小型加热炉。
10 位高精度 AD 采样，±0.5°C 级测温，满足精准温控需求。
支持 2 线 / 3 线制，3 线制可自动补偿导线电阻，远距离测温更准。

3. 与 LOGO! 无缝兼容，即插即用

完全适配 LOGO! 8/8.2/8.3/8.4 所有主机（如 2CC08、2HB08、1FB08 等）。
直接并排安装、专用排线连接，无需编程、自动识别。
LOGO! Soft Comfort 软件直接调用温度值，做比较、报警、PID 温控、曲线显示。

4. 工业级稳定，强抗干扰

2500V 电气隔离，抑制地环流、变频器干扰，恶劣工业现场稳定测温。
强 EMC 性能，符合 EN 61000 标准，防浪涌、防脉冲。
宽电压 12/24V DC，适配各种 LOGO! 电源系统。

5. 超薄 2TE 机身，极致省空间

仅 35.5mm 宽，DIN 导轨高密度安装，适合小型电控箱、改造项目。
与 LOGO! 主机、DM 数字量扩展、AM 模拟量扩展并排紧凑布局。
标准螺钉端子，接线快速、牢固可靠。

6. 灵活温控应用，功能强大

温度上下限报警（超温 / 低温停机、声光提醒）。
恒温自动控制（加热 / 制冷启停、风机调速）。
多区温度监控（2 点测温、差值比较）。
数据记录与远程查看（配合 LOGO! 网络模块）。

三、典型应用场景

暖通空调（HVAC）：供水 / 回水温度、盘管温度、室温监控。
小型加热设备：烘箱、注塑机、包装机、食品机械温控。
电机 / 泵 / 风机：轴承温度、绕组温度、过载保护。
制冷 / 冷链：冷库、冷藏车、冷柜温度监控。
水处理 / 环保：水箱、管道、污水池水温监测。
小型设备自动化：纺织、印刷、木工机械温度控制。

四、与常用模拟量扩展模块对比

订货号	型号	输入类型	路数	测量范围	适用场景
6ED1055-1MD00-0BA2	AM2 RTD	Pt100/Pt1000	2	-50~+200°C	温度专用，无需变送器
6ED1055-1MA00-0BA2	AM2	0-10V / 0-20mA	2	电压 / 电流	通用模拟量（压力、流量、液位）
6ED1055-1MM00-0BA2	AM2 RTD/TC	Pt100 / 热电偶	2	-50~+600°C	更高温 /
