西门子 SIEMENS S7-200 SMART系列扩展模块^正品保障

含税价

¥0.00 /个

型号 SIMATIC S7-200 SMART 模拟量输入模块 EM AE04

厂订 6ES7288-3AE04-0AA0

交期当日发货

保修期保内

服务非质量问题不可退换

支付方式微信支付宝银行转账货到付款·支持1万以内的订单

加入购物车

产品类型：S7-200 SMART 扩展模块

适用于安全功能：否

模拟输入量：4

产品详情

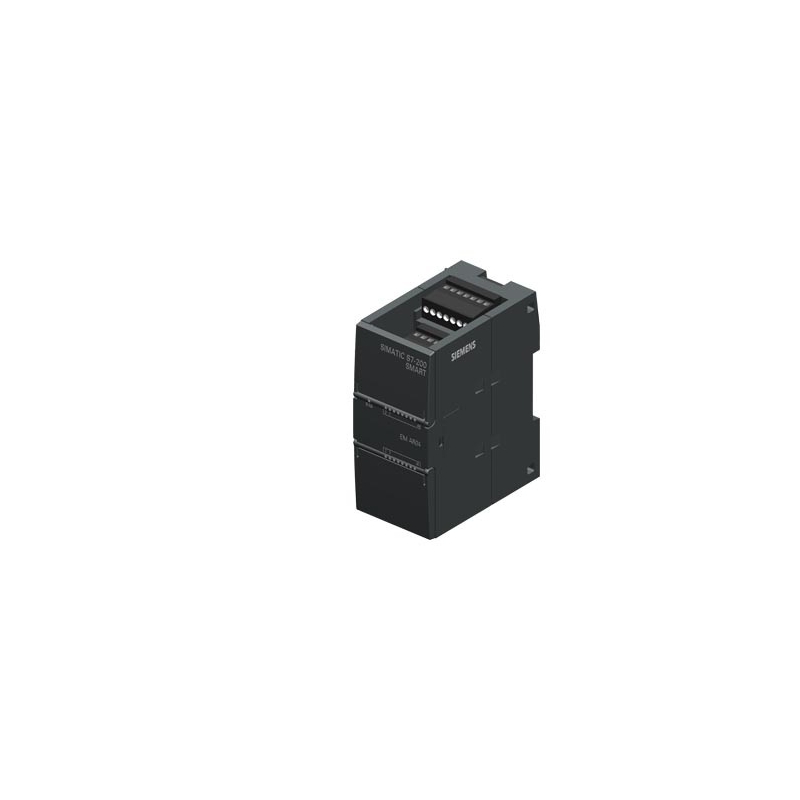

6ES7288-3AE04-0AA0（全称：SIMATIC S7-200 SMART EM AE04）是西门子专为 S7-200 SMART 系列 PLC 设计的 4 通道标准模拟量输入模块，主打高精度、多信号兼容、软件组态、紧凑体积、高性价比，是采集电压、电流标准模拟信号的核心扩展模块。

一、产品基础详情

订货号：6ES7288-3AE04-0AA0
产品名称：S7-200 SMART 模拟量输入模块 EM AE04（SM AI 04）
通道数量：4 路独立模拟量输入（AI）西门子工业支持中心
供电电压：DC 24V（由 CPU 背板或外部供电）
信号类型与量程：
- 电压信号：0~10V、0~5V、±5V、±2.5V西门子工业支持中心
- 电流信号：0~20mA、4~20mA西门子工业支持中心
分辨率：11 位 + 符号位（等效 12 位 ADC），精度 1/4096
转换时间：每通道 2.5ms
精度：±0.5% 满量程
通道分组：4 通道分为两组（CH1-2, CH3-4），每组可独立设信号类型
诊断功能：信号超限、模块故障、电源监控（LED + 软件诊断）
尺寸（W×H×D）：45 × 81 × 62 mm（超薄紧凑型）
安装：35mm DIN 导轨
工作温度：0°C ~ +55°C
防护等级：IP20
适配 CPU：全系列 S7-200 SMART CPU（SR/ST/CR 全型号）

二、核心产品卖点

1. 4 通道高精度采集，工业级精准度

12 位分辨率（1/4096），转换误差 <±0.5% F.S.，精准采集压力、流量、液位、温度（变送器）、张力等模拟信号。
2.5ms / 通道高速转换，实时响应过程变化，满足闭环 PID、高速调节场景需求。

2. 全量程信号兼容，一模块通用所有传感器

电压 + 电流全覆盖：支持0-10V/4-20mA等6 种最常用工业信号西门子工业支持中心。
无需硬件跳线 / 量程卡，软件直接分组组态：4 通道可同时混接2 种不同信号（如 2 路电压 + 2 路电流）。
完美适配所有标准变送器，不用选模块、不用改接线，项目通用性极强。

3. 软件灵活组态，调试维护极高效

STEP 7-Micro/WIN SMART软件内一键组态量程、信号类型。
通道分组独立配置：1/2 通道一组、3/4 通道一组，灵活适配多类型传感器。
实时诊断：信号超限、断线、模块故障自动报警，快速定位问题。

4. 超薄 45mm 体积，节省 50% 柜内空间

仅 45mm 宽，S7-200 SMART 系列最窄模拟量模块。
4 通道高密度设计，小体积、多通道、省空间，适合紧凑型电控柜、OEM 设备。
无风扇、无易损件，低功耗（约 0.3W），长期稳定运行。

5. 无缝兼容 S7-200 SMART，扩展零门槛

即插即用：直接插在 CPU 右侧，自动识别、无需额外设置。
单 CPU 最多扩 7 个：最大 28 路 AI，满足中大型系统多模拟量采集需求。
完美配合 SMART LINE 触摸屏、上位机，数据可视化、远程监控无缝对接。

6. 西门子品质，工业级稳定可靠

EMC 工业四级抗干扰，强电磁环境稳定工作。
通道过压、过流保护，防接错线、防传感器故障损坏模块。
无电气隔离设计（标准型），成本更低、精度更高、接线更简单。

7. 超高性价比，标准模拟量首选

西门子品质、经济型价格，比同类模块精度更高、更稳定。
4 通道通用型，替代多型号专用模块，减少库存、降低成本。
对比 AT04（热电偶）、AM06（混合 AI/AO）：AE04 专注标准 AI，性价比最高、应用最广西门子工业支持中心。

三、与同系列模拟量模块文字对比

与 AE08（8 路 AI）对比：AE04 是4 通道、45mm 超薄，适合点数少、空间紧场景；AE08 是8 通道、70mm 宽，适合点数多、集中采集。
与 AQ02/AQ04（模拟量输出）对比：AE04 是信号采集（输入）；AQ 系列是控制输出，两者功能互补。
与 AT04（热电偶）对比：AE04 采集标准电压 / 电流（接变送器）；AT04 直接接 ** 热电偶（J/K/T/E 等）** 测温度西门子工业支持中心。
与 AM06（4AI+2AO 混合）对比：AE04纯 AI、性价比最高；AM06AI+AO 混合，适合既采集又控制的复合场景。
