西门子 SIEMENS S7-200 SMART系列扩展模块^正品保障

含税价

¥0.00 /个

型号 SIMATIC S7-200 SMART EM QT16

厂订 6ES7288-2QT16-0AA0

交期当日发货

保修期保内

服务非质量问题不可退换

支付方式微信支付宝银行转账货到付款·支持1万以内的订单

加入购物车

产品类型：S7-200 SMART扩展模块

适用于安全功能：否

数字输入量：0

数字输出量：16

供电电压类型：DC

产品详情

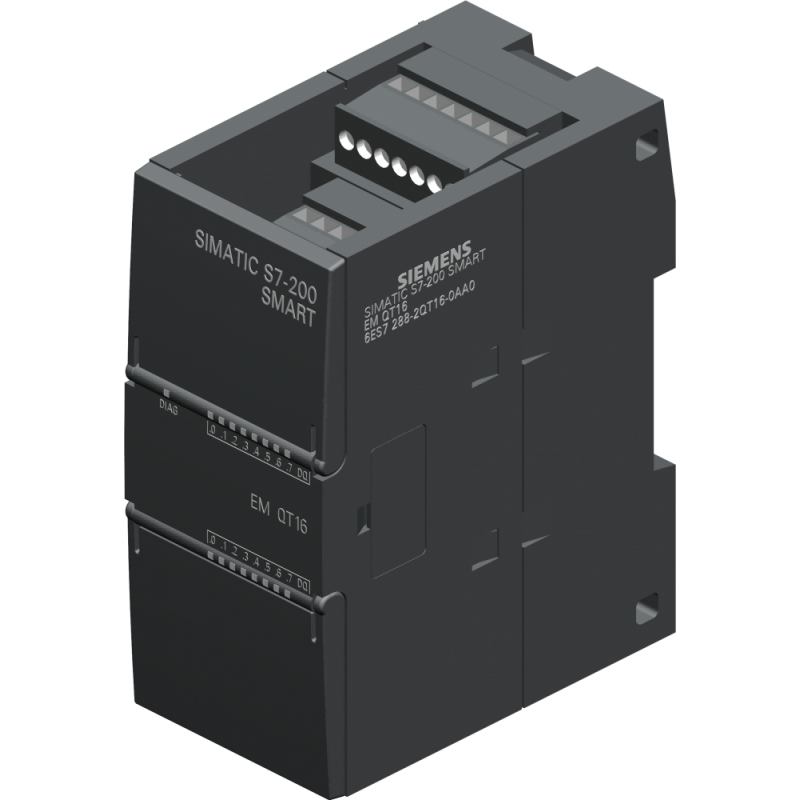

6ES7288-2QT16-0AA0（EM QT16）是西门子 S7-200 SMART 系列的 16 点源型（PNP）晶体管输出扩展模块，专为高频开关、高速脉冲、直流负载控制场景设计，是CPU I/O 不足、需要高速响应、多设备联动的理想扩展选择。

一、产品基础详情

订货号：6ES7288-2QT16-0AA0
型号名称：SIMATIC S7-200 SMART EM QT16
模块类型：数字量输出扩展模块（DQ 16×24V DC/0.75A，晶体管，源型 / PNP）
输出点数：16 点 24V DC 晶体管（源型 / PNP）
额定电流：0.75A / 点（阻性负载）；5W / 点（灯负载）
输出电压：24V DC（范围：20.4~28.8V DC）
响应速度：通断延迟 ≤50μs，支持高频开关（最高 1kHz）
电气隔离：现场侧与逻辑侧 500V AC 电气隔离
供电方式：CPU 背板总线 5V DC（典型消耗135mA）
尺寸（W×H×D）：45 × 100 × 81 mm
安装：35mm DIN 导轨，与 CPU 直接拼接
工作温度：-20°C ~ +60°C
防护等级：IP20
适配 CPU：S7-200 SMART 全系列 CPU（SR/ST/CR）
扩展数量：单 CPU 最多 6 个扩展模块

二、核心产品卖点

1. 16 点高密度输出，高效扩展 I/O

单模块 16 点输出，S7-200 SMART 系列 I/O 密度最高的数字量输出模块之一。
45mm 超薄宽度，节省柜内空间，多模块堆叠布线简洁。
对比 8 点模块（DQ 8）：点数翻倍、成本更低、安装更少，性价比极高。

2. 源型（PNP）晶体管，高速响应，高频耐用

PNP 输出（接负载负极）：完美匹配 24V DC 传感器、电磁阀、指示灯，接线安全、抗干扰强。
MOSFET 固态输出：无机械触点、无火花、寿命极长（≥1 亿次），适合高频通断。
超快响应（≤50μs）：比继电器快 1000 倍，精准控制高速脉冲、定位、时序逻辑。
对比 DR/QR 继电器模块：QT16 支持高频、高速脉冲、长寿命；继电器仅适合低频强电。

3. 0.75A 驱动能力，直流负载全能

0.75A / 点：直接驱动 24V DC 电磁阀、接触器线圈、指示灯、中继，无需外接放大电路。
浪涌电流 8A/100ms：轻松启动感性负载，抗冲击、不易烧毁。
5W 灯负载：直接控制 LED / 指示灯，稳定无闪烁。

4. 电气隔离 + 工业级抗干扰，稳定可靠

通道与 CPU 500V AC 隔离：强电干扰、雷击、浪涌不损伤 CPU。
EMC 工业四级：车间电机、变频器、焊机干扰下稳定运行。
-20~60°C 宽温：高温车间、低温仓库全年稳定。
无风扇、无易损件：MTBF 长、免维护。

5. 即插即用，无缝兼容 S7-200 SMART

直接拼接 CPU，自动识别、无需配置，STEP 7-Micro/WIN SMART 一键组态。
全系列 CPU 兼容（SR20/30/40/60、ST30/40/60、CR20/40/60）。
最多 6 个模块扩展：单机最大输出达 78DO，满足大型系统需求。

6. LED 状态指示，维护极简

每点独立 LED：亮 = 导通、灭 = 断开，故障快速定位。
电源指示灯：模块供电正常一目了然。
支持热插拔（配合 CPU）：不停机更换模块，减少停机损失

7. 高性价比，扩展首选

西门子品质、经济型价格。
16 点高密度、超薄体积、高速性能，替代多块小模块，整体成本降 40%。

三、与同系列输出模块对比

EM QT16（16DO 晶体管 PNP）：高频、高速脉冲、直流负载、长寿命、源型 → 本型号
EM DT16（16DO 晶体管 NPN）：漏型输出，接线方式相反
EM QR16（16DO 继电器）：AC/DC 通用、强电驱动，但低频、慢响应、寿命短
EM DR08（8DO 继电器）：8 点、小点位、强电

四、典型应用场景

自动化生产线：高速电磁阀、气缸、高频换向阀
包装 / 印刷机械：定长切割、色标跟踪、高频计数
机床 / 伺服系统：脉冲方向信号、抱闸控制、指示灯
物流 / 分拣设备：高速分拣、光电定位、多工位控制
电子制造设备：高频测试、夹具控制、信号触发
直流负载密集场景：24V DC 阀岛、指示灯阵列、中继矩阵
