西门子 SIEMENS SIMATIC S7-1200 电能测量模块正品保障

含税价
0.00
SIMATIC S7-1200 SM 1238，AI 电表 480 VAC
6ES7238-5XA32-0XB0
3天内发货
保内
非质量问题不可退换
微信 支付宝 银行转账 货到付款·支持1万以内的订单
加入购物车

订货号：6ES7238-5XA32-0XB0

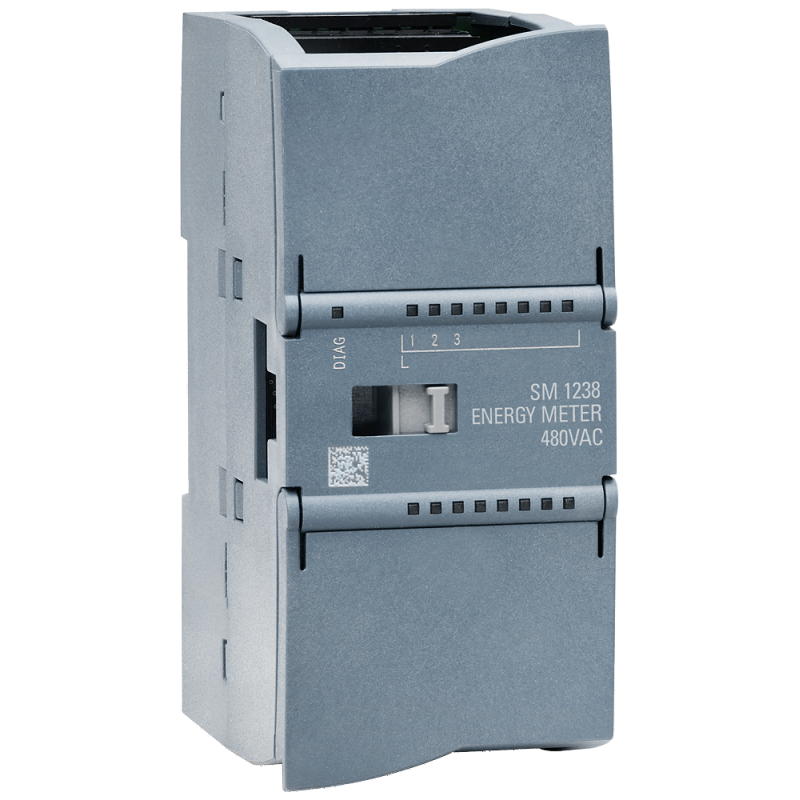

产品名称：SIMATIC S7-1200 SM 1238 电能测量模块（Energy Meter 480V AC）

模块类型：导轨式电能测量专用模块（SM）

一、核心参数（官方）

  • 适用电网：1 相 / 3 相（TN/TT 系统），最高 480V AC
  • 电流输入：1A / 5A（需外接电流互感器 CT）
  • 测量参数：
    • 电压、电流、频率、相位角
    • 有功 / 无功 / 视在功率、功率因数
    • 有功能量、无功能量（累计电度）
  • 供电：24V DC（PLC 背板供电）
  • 安装：标准 DIN 导轨，与 S7-1200 全系列 CPU 兼容
  • 诊断：通道断线、过压、过流、相位异常诊断

二、产品特点

  • 专用电能测量：S7-1200 平台唯一集成式电表模块，无需外接电表与通讯
  • 三相 / 单相通用：自动识别 1/3 相电网，适配 480V 内主流工业电压
  • 高精度计量：满足工业级电能统计与能耗分析精度
  • 集成诊断：实时监测电网异常，支持故障报警与历史记录
  • 即插即用：TIA Portal 直接配置，数据自动映射至 PLC 变量
  • 节省空间：单模块替代 “互感器 + 外置电表 + 通讯模块” 组合

三、核心卖点

  • 一体化电力监控：S7-1200 系统内直接实现电参量采集，无额外通讯成本
  • 全参数测量：一台模块覆盖电压 / 电流 / 功率 / 电度 / 频率 / 相位全维度数据
  • 工程极简：接线少、配置快、无需额外通讯编程，缩短项目周期
  • 高性价比：比 “PLC + 独立电表” 方案更经济、更稳定、更易维护

四、适用场景

  • 工厂配电监控、能耗管理、电能统计系统
  • 设备用电监测、功率控制、能耗分析（风机、泵、压缩机、机床）
  • 智能建筑、机房、基站电力监控与能耗计费
  • 光伏、储能、小型变电站电网参数监测
  • 需3 相 480V高压测量的工业设备与生产线

五、注意事项

  • 属于专用电能模块，不是普通模拟量输入模块
  • 电流测量必须外接 1A/5A 电流互感器（CT），不可直接串入主回路
  • 支持1 相 / 3 相三线 / 3 相四线，接线前确认电网类型
  • 仅测量交流电能，不支持直流信号
  • 每个 S7-1200 CPU 可扩展多块 SM 1238（数量受 IO 地址与电源限制）
