首页 / PLC 编程控制器 / S7-200 SMART 系列 /
图片仅供参考，请以已选的规格为准

西门子 SIEMENS S7-200 SMART系列 可编程控制器 正品保障

含税价
0.00

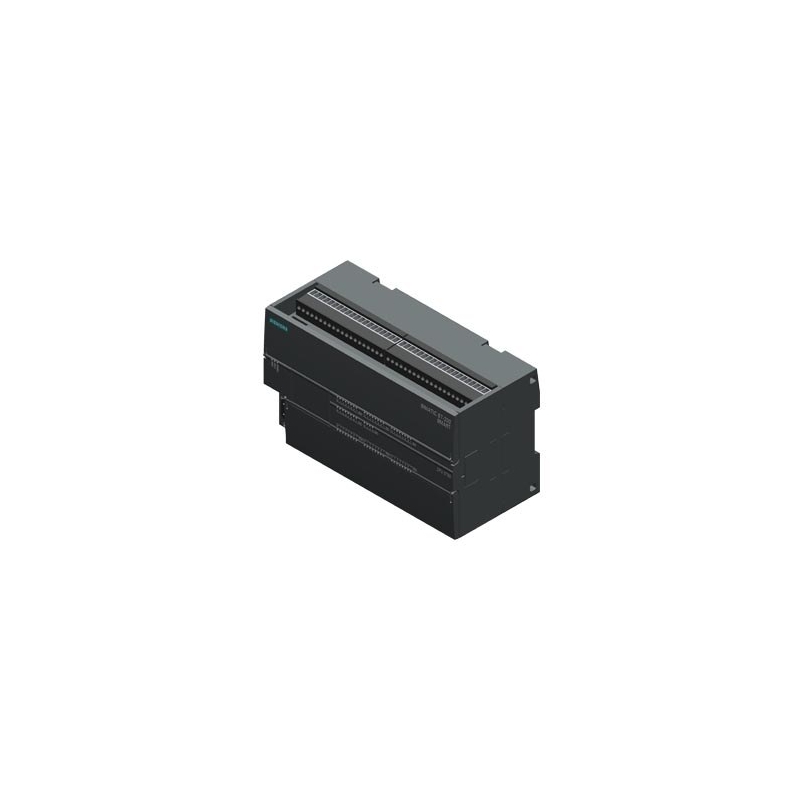

SIMATIC S7‑200 SMART CPU ST60 标准型 CPU 模块
6ES7288-1ST60-0AA1
当日发货
保内
非质量问题不可退换
微信 支付宝 银行转账 货到付款·支持1万以内的订单
加入购物车
产品类型：标准型
工作电压：24V DC
数字输入量：36
数字输出量：24

6ES7288-1ST60-0AA1 是西门子 S7‑200 SMART 系列的标准型高性能 CPU 模块（DC/DC/DC），为中大型设备与复杂自动化系统提供大点数 I/O、高速处理、运动控制与多协议通信能力。

一、产品详情

1. 基础参数

  • 产品全称：SIMATIC S7‑200 SMART CPU ST60 标准型 CPU 模块
  • 订货号：6ES7288‑1ST60‑0AA1（V2.8 版本，DC/DC/DC）
  • 供电：24V DC（20.4–28.8V DC）
  • 尺寸：175 × 100 × 81 mm
  • 重量：约 528.2 g
  • 功耗：最大 20 W
  • 工作温度：-20℃ ~ +60℃（水平安装）
  • 防护等级：IP20

2. 本机 I/O（最大 60 点集成）

  • 数字输入 DI：36 点 24V DC（漏型 / 源型兼容）
  • 数字输出 DO：24 点 晶体管（源型 24V DC）
    • 最大 100 kHz 高速脉冲输出（PTO/PWM）
    • 支持3 轴运动控制（直线 / 圆弧插补）
  • 模拟量 I/O：本机无，可扩展 EM AE/AQ/RTD 模块

3. 性能与存储

  • 指令处理：布尔指令 0.15 μs / 条
  • 程序存储：30 KB
  • 数据存储：20 KB + 10 KB 保持性存储
  • 高速计数：6 路 200 kHz
  • 高速脉冲：3 轴 100 kHz（PTO/PWM）
  • 实时时钟 RTC：内置，断电保持约 7 天（可配 SB BA01 延长至 1 年）

4. 通信接口

  • 以太网：1× RJ45（10/100 Mbps）
    • 协议：S7、Modbus TCP、PROFINET（控制器 / 设备）
  • 串口：1× RS485（Port 0）
    • 协议：Modbus RTU、USS、自由口
  • 扩展：最多 6 个扩展模块 + 1 个信号板（SB）

二、核心卖点

1. 60 点超大本机 I/O，少扩展、省成本

  • 36DI+24DO 单机满足中大型设备需求
  • 减少扩展模块，节省机柜空间、接线、成本

2. 晶体管高速输出，运动控制首选

  • 3 轴 100 kHz PTO/PWM，直接驱动伺服 / 步进
  • 支持直线 / 圆弧插补，适配定位、飞剪、同步
  • 晶体管无触点、寿命长、响应快（μs 级）

3. 高速处理器，复杂逻辑不卡顿

  • 0.15 μs 位运算，多任务并行（逻辑 + 运动 + 通信）
  • 适合高速包装、印刷、纺织、电子设备

4. 双通信 + 强扩展，系统集成灵活

  • 以太网 + RS485 双口，直连 HMI/SCADA/ 变频器 / 仪表
  • 可扩 AI/AO/TC/RTD/ 通信模块，适配模拟量、温控、称重

5. 工业级稳定，数据安全可靠

  • -20~60℃、抗震动 / 电磁干扰，恶劣车间稳定运行
  • 免维护数据保持，关键参数断电不丢失
  • 程序加密 + 硬件签名，防篡改、防抄板

6. STEP 7‑Micro/WIN SMART，易用高效

  • 中文界面、梯形图 / 功能块 / 语句表全支持
  • 运动控制、PID、通信向导，快速开发、调试简单

三、同系列 CPU 对比（ST 标准型）

1. 与 ST20/ST30/ST40 对比（I/O 与性能）

  • ST20：12DI/8DO（20 点）、12KB 程序、2 轴脉冲
  • ST30：18DI/12DO（30 点）、18KB 程序、3 轴脉冲
  • ST40：24DI/16DO（40 点）、24KB 程序、3 轴脉冲
  • ST60：36DI/24DO（60 点）、30KB 程序、3 轴 100 kHz→ ST60 = 最大 I/O + 最大存储 + 最强运动控制

2. 与 SR60（继电器输出）对比

  • ST60：DC24V 供电、晶体管输出、100 kHz 高速脉冲、-20~60℃
  • SR60：AC85‑264V 供电、继电器输出、无高速脉冲、0~55℃→ 需运动控制选 ST60；需交流供电 / 强电驱动选 SR60

3. 与 CR 经济型（CR40/CR60）对比

  • ST60：标准型、可扩展 6 个模块、双通信、高速计数 / 脉冲、运动控制
  • CR 系列：经济型、不可扩展、单串口、无高速脉冲、基础逻辑→ 复杂 / 运动 / 扩展项目选 ST60；简单单机逻辑选 CR

四、典型应用场景

1. 中大型自动化设备（单机 60 点 I/O）

  • 包装机、灌装机、纺织机械、印刷设备、木工机械
  • 优势：本机 I/O 充足、少扩展、布线简洁、成本低

2. 运动控制与定位系统（3 轴伺服 / 步进）

  • 数控台、切割设备、点胶机、移栽机、飞剪、同步控制
  • 优势：3 轴 100 kHz、插补、定位精准、响应快

3. 多设备联网与数据采集系统

  • 生产线联网、SCADA 监控、配方管理、数据记录、远程运维
  • 优势：以太网 + RS485、多协议、数据安全、远程诊断

4. 模拟量 + 数字量混合控制（需扩展）

  • 温控系统（RTD/TC）、压力 / 流量 / 液位闭环、变频调速
  • 优势：可扩 AI/AO/RTD、PID、多回路精准控制

5. 改造升级项目（S7‑200 替换）

  • 老设备升级、系统扩容、功能增强
  • 优势：兼容 S7‑200 程序、性能更强、I/O 更大、通信更丰富
